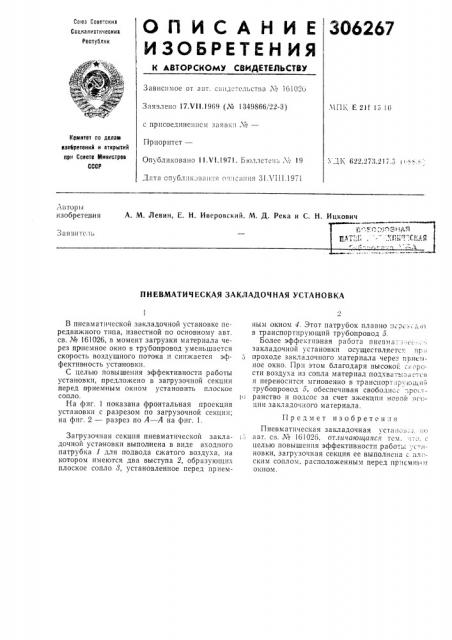

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со)аз Советских

Co),нвлнсткческих

Республик

Зависимое от авт. свцдстсльства № 61020

Заявлено 17.VI 1.1969 (¹ 1349866/22-3) .ЧПК Е 2! f 15 10 с присоединением заявки ¹â€” ке)катет па делает изабретеикй и открытий пеи Совете втииистрев

СССР

Приоритет—

Опубликовано 11.V1.1971. Бюллетень X 19 ,:1,ата опубликован. я отка))ия 31Л 111.1971

У3.К 622.273.217.3 () ". .. ?

:авторы изобретения А. М. Левин, Е. И. Иверовский, М. Д. Река и С. Н, Ицкович

ПНЕВМАТИЧЕСКАЯ ЗАКЛАДОЧНАЯ УСТАНОВКА

В пневматической закладочной установке передвижного типа, известной по основному авт. св. № 161026, в момент загрузки материала через приемное окно в трубопровод уменьшается скорость воздушного потока и снижается эффективность уста)новки.

С целью повышения эффективности работы установки, предложено в загрузочной секции перед приемным окном установить плоское сопл о.

На фиг. 1 показана фронтальная проекция установки с разрезом по загрузочной секции; на фиг. 2 — разрез по А — А на фиг. 1.

Загрузочная секция пневматической закладочнои установки выпол)иена в виде входного патрубка I для подвода сжатого воздуха, на котором имеются два выступа 2, образующих плоское сопло 8, установленное перед приемным окном 4. Этот патрубок плавно .)срс:.. д п в транспортирующий трубопровод 5.

Более эффективная работа пнезма:»-:««"„ закладочной установки осуществляется ))p; проходе закладочного материала через np))«)n ное окно. При этом благодаря высокой L :). рости воздуха из сопла материал подхвати»-,естся и переносится мгновенно в транспортируюшl), трубопровод 5, обеспечивая свободнсс -.росчjr) ранство и нодсос за счет эжекцE)II новои вг цции закладочного материала.

Предмет изобретен я

Пневматическая закладочная уста ) оь;,.,о авт. св. ¹ 1б! 026, отличающаяся тем. целью повышения эффективности работь) ус ;)новки, загрузочная секция ее выполнена с плоским соплом, расположенным перед пр)гимны;.) окном.
