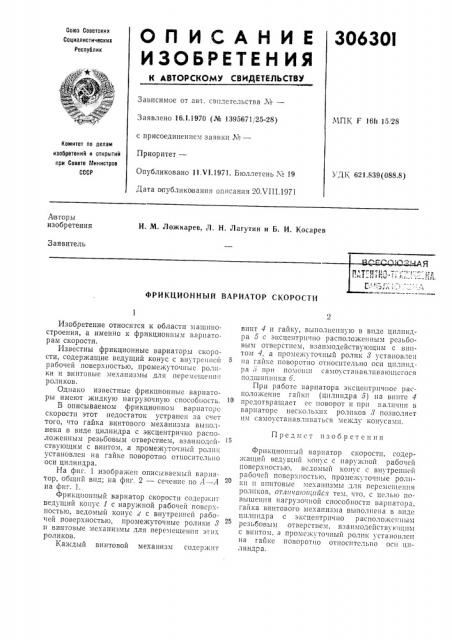

Оп ИСАНИЕ 30630I

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

МПК Г 16h lo, 28

Заявлено 16.1.1970 (№ 1395671125-28) с присоединением заявки ¹â€”

Приоритет—

Опубликовано 11.И.1971. Бюллетень ¹ 19

Дата опубликования описания 20.VI II.1971

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.839(088,8) Авторы изобретения

И. М. Ложкарев, Л. Н. Лагутин и Б. И. Косарев

Заявитель

ФРИКЦИОННЫЙ ВАРИЛТОР СКОРОСТИ

Предмет изобретения

Изобретение относится к области машиностроения, а именно к фрикционпым вариаторам скорости.

Известны фрикционные вариаторы скорости, содержащие ведущий конус с внутреш|сй рабочей поверхностью, промежуточные ролики и винтовые механизмы для перемещения роликов.

Однако известные фрикционные вариаторы имеют жидкую нагрузочную способность.

Б описываемом фрикциопном варпаторс скорости этот недостаток устранен за счет того, что гайка винтового механизма выполнена в виде цилиндра с эксцентрично расположенным резьбовым отверстием, взаимодействующим с винтом, а промежуточный ролик установлен на гайке поворотно относительно оси цилиндра.

На фиг. 1 изображен описываемый варпатор, общий вид; на фиг. 2 — сечение по Л вЂ” А па фиг. 1.

Фрикциош|ый вариатор скорости содержит ведущий конус 1 с наружной рабочей поверхностью, ведомый конус с внутренней рабочей поверхностью, промежуточные ролики 8 и винтовые механизмы для перемещения этих роликов.

Каждый винтовой механизм содержит винт 4 и гайку, выполненную в виде цилиндра 5 с эксцентрично расположенным рсзьбовым отверстием, взаимодействующим с винтом 4, а промежуточный ролик 8 установлен

IIa гайке поворотно относительно осп цилиндра 8 при помощи самоустанавлнвающсгося подшипника 6.

При работе варпатора эксцентричнос расположение гайки (цнлпндра 5) на винте 4 предотвращает ее поворот и при налншп в варпаторс нескольких роликов 8 позволяет пм савто .станавлпваться межд кон сами.

Фрикционньш варпатор скорости, содержащий ведущий конус с наружной рабочей поверхностью, ведомый конус с внутренней рабочей поверхностью, промежуточные ролики и впнтовыс механизмы для перемсшеIIIIH роликов, отлпчаюа, пйсл тем. что, с целью повышения нагрузо шой способности варнатора, гайка винтового механизма выполнена в виде цплншдра с эксцентрично расположенным рсзьбовым отверстием, взаимодейств Iniii»ii с вннтом, а промежуточный ролик установлен на гайке поворотно относительно осн цилиндраа.

306301

1 фиг. l

А-А

Фьг. Z
