Способ ограничения свободного истечения потока среды из замкнутой системы

Способ ограничения свободного истечения потока среды из замкнутой системы

Иллюстрации

Показать все

Реферат

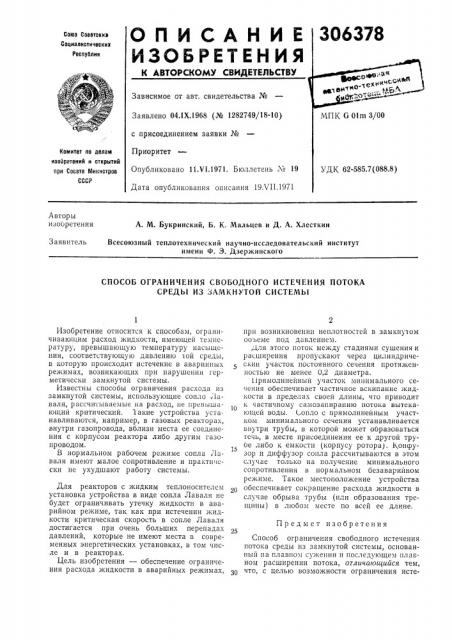

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соввтски»

Социалистических республик

Зависимое от авт. свидетельства №

Заявлено 04.1Х.1968 (№ 1282749/18-10) с присоединением заявки №

Приоритет

Опубликовано 11.И.1971. Бюллетень № 19

Дата опубликования описания 19ХП.1971

Комитет по делам изобретений и открытий при Сосете Мииистров

СССР

Авторы изооретения

А. М. Букринский, Б. К. Мальцев и Д. А. Хлесткин

Заявитель

Всесоюзный теплотехнический научно-исследовательский институт имени Ф. Э. Дзержинского

СПОСОБ ОГРАНИЧЕНИЯ СВОБОДНОГО ИСТЕЧЕНИЯ ПОТОКА

СРЕДЬ1 ИЗ ЗАМКНУТОЙ СИСТЕМЫ

Изобретение относится к способам, ограничивающим расход жидкости, имеющей температуру, превышающую температуру насыщения, соответствующую давлению той среды, в которую происходит истечение в аварииных режимах, возникающих при нарушении герметически замкнутой системы.

Известны способы ограничения расхода из замкнутой системы, использующие сопло .1аваля, рассчитываемые на расход, ие превышающий критический. Такие устройства устанавливаются, например, в газовых реакторах, внутри газопровода, вблизи места ее соединения с корпусом реактора либо другим газопроводом.

В нормальном рабочем режиме сопла Лаваля имеют малое сопротивление и практически не ухудшают работу системы.

Для реакторов с жидким теплоносителем установка устройства в виде сопла Лаваля не будет ограничивать утечку жидкости в аварийном режиме, так как при истечении жидкости критическая скорость в сопле Лаваля достигается при очень больших перепадах давлений, которые не имеют места в современных энергетических установках, в том числе и в реакторах.

Цель изобретения — обеспечение ограничения расхода жидкости в аварийных режимах, при возникновении неплотностей в замкнутом ооьеме под давлением.

Для этого поток между стадиями сушения и расширения пропускают через цилиндрическии участок постоянного сечения протяженностью не менее 0,2 диаметра.

l !рямолинейный участок минимального сечения обеспечивает частичное вскипание жидкости в пределах своеи длины, что приводит к частичному самозапиранию потока вытекающей воды. (опло с прямолинеиным участком минимального сечения устанавливается внутри трубы, в которой может образоваться течь, в месте присоединения ее к другой труое либо к емкости (корпусу ротора). Кон<рузор и диффузор сопла рассчитываются в этом случае только на получение минимального сопротивления в нормальном безаварийном режиме. Такое местоположение устройства обеспечивает сокращение расхода жидкости в случае обрыва трубы (или образования трещины) в любом месте по всей ее длине.

Предмет изобретения

Способ ограничения свободного истечения потока среды из замкнутой системы, основанный иа плавном сужении и последующем плавном расширении потока, отличающийся тем, что, с целью возможности ограничения исте306378

Соста витель Н. Варнек

Редактор А. В. Корнеев Техред Л. Я. Левина Корректор 3. И. Тарасова

Заказ 2028/1 Изд. № 859 Тираж 473 Подписное

ЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 чения жидкости с температурой, превышающей температуру насыщения при давлении окружающей среды, поток между стадияс з е ф ми сужения и расширения пропускают через цилиндрический участок постоянного сечения протяженностью не менее 0,2 диаметра.
