Реферат



306464

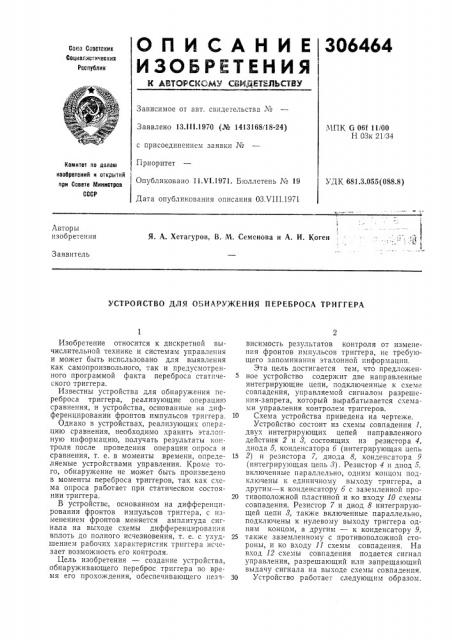

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со па СGSBT NHX

Социалистикескик

Республик

Зависимое от авт. свидетельства ¹

Заявлено 13.III.1970 (№ 1413168/18-24) с присоединением заявки ¹

МПК G 06f 11 00

Н 03к 21. 34

Комитет по делам 11риоритет

I изобретений и открытий при Совете Министров

Опубликовано I.È.1971. Бюллетень ¹ 19

СССР

УДК 681.3.055(088.8) Дата опубликования описания ОЗ.VIII.1971

Авторы изобретения

Я. А. Хетагуров, В. М. Семенова и А. И. Коген

Заявитель

УСТРОЙСТВО ДЛЯ ОБНАРУЖЕНИЯ ПЕРЕБРОСА ТРИГГЕРА

Изобретение относится к дискретной вычислительной технике и системам управления и может быть использовано для выявления как самопроизвольного, так и предусмотренного программой факта переброса статичеLê0ã0 триггера.

Известны устройства для обнаружения переброса триггера, реализующие операцию сравнения, и устройства, основанные на дифференцировании фронтов импульсов триггера.

Однако в устройствах, реализующих операцию сравнения, необходимо хранить эталонную информацию, получать результаты контроля после проведения операции опроса и сравнения, т. е. в моменты времени, определяемые устройствами управления. Кроме того, обнаружение не может быть произведено в моменты переброса триггеров, так как схема опроса работает при статическом состоянии триггера.

В устройстве, основанном на дифференцировании фронтов импульсов триггера, с изменением фронтов меняется амплитуда сигнала на выходе схемы дифференцирования вплоть до полного исчезновения, т. е. с ухудшением рабочих характеристик триггера исчезает возможность его контроля.

Цель изобретения — создание устройства, обнаруживающего переброс триггера во время его прохождения, обеспечивающего незчвисимость результатов контроля от изменения фронтов импульсов триггера, не требующего запоминания эталонной информации.

Эта цель достигается тем, что предложенное устройство содержит две направленные интегрирующие цепи, подключенные к схеме совпадения, управляемой сигналом разрешения-запрета, который вырабатывается схемами управления контролем триггеров.

10 Схема устройства приведена на чертеже.

Устройство состоит из схемы совпадения 1, двух интегрирующих цепей направленного действия 2 и 8, состоящих из резистора 4, диода б, конденсатора б (интегрирующая цепь

15 2) и резистора 7, диода 8, конденсатора 9 (пнтегрирующая цепь 8) . Резистор 4 и диод б, включенные параллельно, одним концом подключены к единичному выходу триггера, а другим †конденсатору б с заземленной про20 тивоположной пластиной и ко входу 10 схемы совпадения. Резистор 7 и диод 8 интегрирующей цепи 3, также включенные параллельно, подключены к нулевому выходу триггера одним концом, а другим — к конденсатору 9, 25 также заземленному с противоположной стороны, и ко входу 11 схемы совпадения. На вход 12 схемы совпадения подается сигнал управления, разрешающий или запрещающий выдачу сигнала на выходе схемы совпадения.

30 Устройство работает следующим образом, 306464

Предмет изобретения! о1

Составитель Л. В. Скобелева

Редактор Л. А. Утехина Техред Т. П. Курилко Корректоры: A. Абрамова и M. Коробова

Заказ 2038/17 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/б

Типография, пр. Сапунова, 2

В статическом состоянии контролируемый триггер 13 находится в одном из двух устойчивых состояний, например в единичном. На входы 10 и 11 схемы совпадения поступают потенциалы различного уровня, поэтому на ее выходе сигнал отсутствует, При переходе триггера 13 из состояния «1» в «0» отрицательный фронт импульса триггера не передается через диод 5, а интегрируется на резисторе 4 и конденсаторе б. 1О

Низкий, запрещающий, уровень на входе 10 схемы совпадения устанавливается с задержкой, определяемой постоянной времени интегрирующей цепи. Положительный перепад

«нулевого» плеча триггера, минуя интегри- 1б рующую цепь 2, через диод 5 поступает без задержки на вход 11 схемы совпадения. Таким образом, на входах 10 и П схемы совпадения некоторое время присутствуют потенциалы разрешения. Если в это же время на 20 управляющий вход 12 также подан сигнал разрешения, то на выходе схемы совпадения появляется сигнал, означающий переход триггера 13 из одного состояния в другое.

При переходе триггера 13 из состояния «0» 25 в «1» сигнал на выходе схемы совпадения вырабатывается аналогично, но в этом случае работает интегрирующая цепь 3 на входе 12 схемы совпадения.

Для схемы совпадения, фиксирующей совпадения положительных потенциалов, направление включения диодов 5 и 8 должно быть противоположным.

Устройство для обнаружения переброса триггера, отличающееся тем, что, с целью обеспечения независимости контроля от изменения фронтов импульсов триггера и исключения необходимости хранения эталонной информации, применены две интегрирующие цепи направленного действия, в каждой из которых параллельно резистору включен диод, и схема совпадения на три входа, причем интегрирующие цепи направленного действия включены между выходами контролируемого триггера и двумя входами схемы совпадения. а третий вход схемы совпадения соединен с шиной разрешения выработки сигнала обнаружения.
