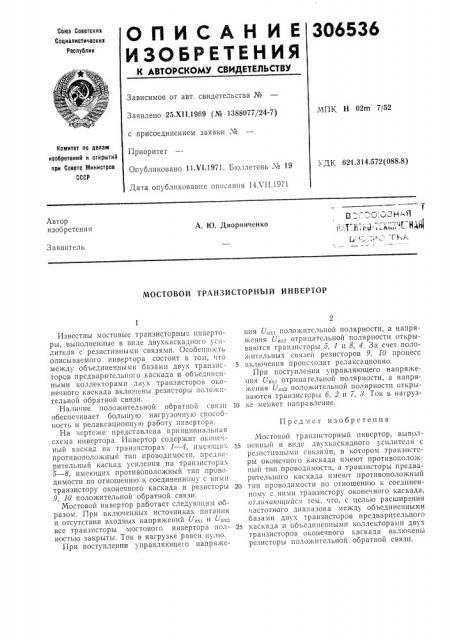

ОПИСАН ИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕПЬСТВУ
Союз Советских
Социалистических
Республик
306536
Зависимое от авт. свидетельства №
Заявлено 25.Х11.1969 (№ 1388077/24-7) с присоединением заявки №
Приоритет
Опубликовано 11Л 1.1971. Бюллетень № 19
Дата опубликования описания 14Х11.1971
МПК Н 02m 7/52
Комитет ло делам изобретений и открытий лри Совете Министров
СССР
УДК 621.314.572 (088.8) Автор изобретения
А. Ю. Дворниченко
Заявитель
МОСТОВОЙ ТРАНЗИСТОРНЫЙ ИНВЕРТОР
Известны мостовые транзисторные инверторы, выполненные в виде двухкаскадного усилителя с резистивными связями. Особенность описываемого инвертора состоит в том, что между объединенными базами двух транзисторов предварительного каскада и объединенными коллекторами двух транзисторов оконечного каскада включены резисторы положительной обратной связи.
Наличие положительной обратной связи обеспечивает большую нагрузочную способность и релаксационную работу щвертора.
На чертстке представлена принципиальная схема инвертора. Инвертор содержит окон "1ный каскад на транзисторах 1 — 4, имевши i противоположный тип проводимости, предв»рительный каскад усиления на транзисторах
5 — 8, имеющих противоположный тип проводимости llo отношению к соединенному с ними транзистору оконечного каскада и резисторы
9, 10 положительной обратной связи.
Мостовой инвертор работает следу1ощим образом. При включенных источниках питания и отсутствии входных напряжений Ь „„и U„,все транзисторы мостового инвертора полностью закрыты. Ток в нагрузке равен нулю.
При поступлении управляющего напряжеиия U»yI положительной полярности, а напряжения U»,-. отрицательной полярности открываются транзисгоры 5, 1 и 8, 4. За счет положительных связей резисторов 9, 10 процесс
5 включения происходит релаксационно.
При поступленш1 управляющего напряжения U, 1 отриц»IeëûIîé полярности, а напря1«eIIIIII U„,— положIITe!IbHoé 11o;Ié11IIoerII or1 p«1ваются транзисторы б, 2 и 7, 8. Ток в нагруз10 ке меняет направление.
Предмет изобретения
Мостовой транзисторный ипвертор, выпол15 нс1шый в виде двухкаскадного усилителя с резистивными связями, в котором транзистоpbl 01 Онечного 1 »сиада имеют противоположный тип проводимости, а транзисторы предварительного каскада имеют противоположный
20 тип проводимости по отношешио к соединенному с ними транзистору оконечного каскада, огликающпй1ся тем, что, с целью расширения частотного диапазона между объединенными базами двух транзисторов предварительного
25 каскада и объединенными коллекторами двух транзисторов оконечного каскада включены резисторы положительной обратной связи.
