306569

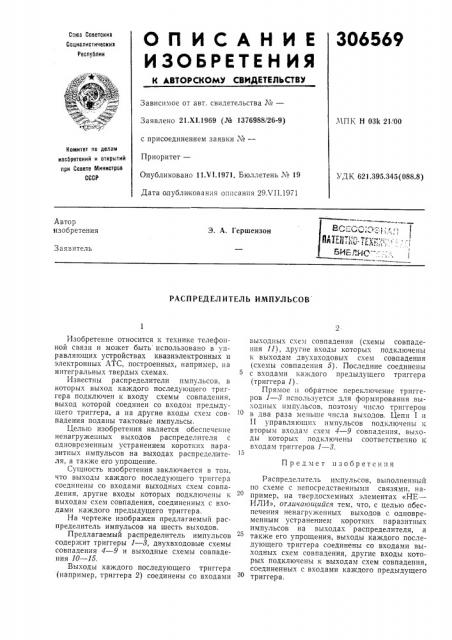

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСХОМУ СВИДЕТЕЛЬСТВУ

Сава Советских

Социалистических

Республик

Зависимое от авт. свидетельства М—

Заявлено 21.Х1.1969 (Ле 1376988/26-9) с присоединением заявки М—

Приоритет—

Опубликовано 11.Ч1.1971, Бюллетень М 19

Дата опубликования описания 29 Ч11.1971

МПК Н 03k 21. ОО

Комитет по делам изебретеиий и открытий при Совете Министров

СССР 3 K 621 395 345(088 8) Автор изобретения

3. А. Гершензон

Заявитель

РАСПРЕДЕЛИТЕЛЬ ИМПУЛЬСОВ

Изобретение относится к технике телефонной связи и может быть использовано в управляющих устройствах квазиэлектронных и электронных АТС, построенных, например, на интегральных твердых схемах.

Известны распределители импульсов, в которых выход каждого последующего триггера подключен к входу схемы совпадения, выход которой соединен со входом предыдущего триггера, а на другие входы схем совпадения поданы тактовые импульсы.

Целью изобретения является обеспечение ненагружепных выходов распределителя с одновременным устранением коротких паразитных импульсов на выходах распределителя, а также его упрощение.

Сущность изобретения заключается в том, что выходы каждого последующего триггера соединены со входами выходных схем совпадения, другие входы которых подключены и выходам схем совпадения, соединенных с входами каждого предыдущего триггера.

На чертеже изображен предлагаемый распределитель импульсов на шесть выходов.

Предлагаемый распределитель импульсов содержит триггеры 1 — 8, двухвходовые схемы совпадения 4 — 9 и выходные схемы совпадения 10 — 15.

Выходы каждого последующего триггера (например, триггера 2) соединены со входами выходных схем совпадения (схемы совпадения 11), другие Bxojbl которых подключены и выходам двухвходовых схем совпадения (схемы совпадения 5) . Последние соединены с входами каждого предыдущего триггера (триггера 1).

Прямое и обратное переключение триггеров 1 — 3 используется для формирования выходных импульсов, поэтому число триггеров в два раза меньше числа выходов. Цепи 1 и

II управляющих импульсов подключены к вторым входам схем 4 — 9 совпадения, выходы которых подключены соответственно к входам триггеров 1 —,3.

Предмет изобретения

Распределитель импульсов, выполненный по схеме с непосредственныхтп связями, на20 пример, на твердосхемных элементах «НЕ—

ИЛИ», отличающийся тем, что, с целью обеспечения ненагруженных выходов с одновременным устранением коротких паразитных импульсов на выходах распределителя, а также его упрощения, выходы каждого последующего триггера соединены со входами выходных схем совпадения, другие входы которых подключены к выходам схем совпадения, соединенных с входами каждого предыдущего

30 триггера.
