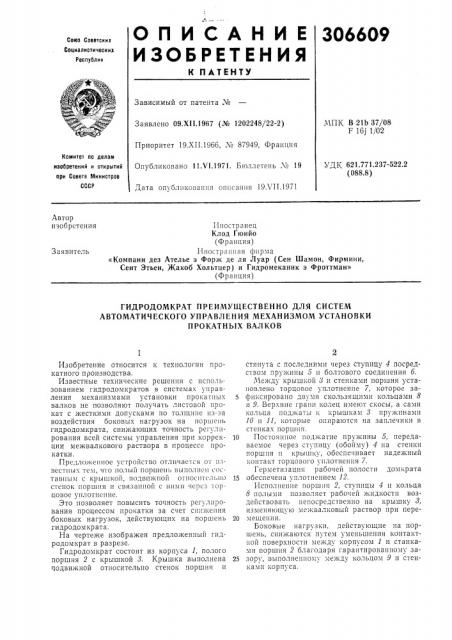

ОПИ СИНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

3066О9

Союз Соеетскиз

Социалистическиз

Республик

Зависимый от патента №

МПК В 21Ь 37/08

F I6j 1/02

Заявлено 09.Х11.1967 (№ 1202248/22-2) Приоритет 19.XII.1966, ¹ 87949, Франция

Комите1 по делам изобретений и открытий при Совете Министров

СССР

УДК, 621.771 237-522 2 (088.8) Опубликовано 11 V(.1971. Бюллетень ¹ 19

Дата опубликования описания 19ХП.1971

Автор изобретения

11но стр а и ец

Клод Гюийо (Франция) Иностранная <рирма

«Компани дез Ателье э Форж де ля Луар (Сен Шамон, Фирмини, Сент Этьен, Жакоб Хольтцер) и Гидромеканик э Фроттман» (Франция) Заявитель

ГИДРОДОМКРАТ ПРЕИМУЩЕСТВЕННО ДЛЯ СИСТЕМ

АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ МЕХАНИЗМОМ УСТАНОВКИ

ПРОКАТНЪ|Х ВАЛКОВ

Изобретение относится к технологии прокатного производства.

Известные технические решения с использованием гидродомкратов в системах управления механизмами установки прокатных валков не позволяют получать листовой прокат с жесткими допусками по толщине из-за воздействия боковых нагрузок на поршень гидродомкрата, снижающих точность регулирования всей системы управления при коррекции межвалкового раствора в процессе прокатки.

Предложенное устройство отличается оТ известных тем, что полый поршень выполнен еоетавшлм с крышкой, подвижной относительно стенок поршня и связанной с ними через 1орцовое уплотнение.

Это позволяет повысить точность регулирования процессом прокатки за счет сн11жения боковых нагрузок, действующих на поршень гидродомкрата.

На чертеже изображен предложенный гидродомкрат в разрезе.

Гидродомкрат состоит из корпуса l, полого поршня 2 с крышкой 8. Крышка выполнена подвижной относительно стенок поршня и стянута с последними через ступицу 4 посредством пружины 5 и болтового соединения 6.

Между крышкой 8 и стенками поршня установлено торцовое уплотнение 7, которое за5 фиксировано двумя скользящими кольцами 8 и 9. Верхние грани колец имеют скосы, а сами кольца поджаты к крышкам 8 пр жпнами

10 и 11, которые опираются на заплечики в стенках поршня.

10 Постоянное поджатие пружины 5, передаваемое через ступицу (обойму) 4 на стенки поршня и крышку, обеспе|ивает надежный контакт торцового уплотнения 7.

Герметизация рабочей полости домкрата

15 обеспечена уплотнением 12.

Исполнение поршня 2, ступицы 4 и кольца

8 полыми позволяет рабочеи жидкости воздействовать непосредственно на крышку 8, изменяющую межвалковый раствор при пере20 мещении.

Боковые нагрузки, действующие на поршень, снижаются путем уменьшения контактной поверхности между корпусом 1 и станками поршня 2 благодаря гарантированному за25 зору, выполненному между кольцом 9 и стенками корп .са.

ЗО6609

Предмет изобретения

Составитель Б. Бейнфест

Редактор Е. С, Братчикова Техред Л. Я. Левина

Корректор А. П. Васильева

Заказ 19661! О Изд. ¹ 846 Тираж 473 Г1одппсное

ЦНИИГ1И Комитета по делаги изобретений и открытий при Совете Министров СССР

Москва, К-З5, Раушская наб., д. 4 5

Типография, пр. Сапунова, 2

Гидродомкрат преимущественно для систем автоматического управления механизмом установки прокатных валков, включающий корпус с полым поршнем, отличающийся тем, что, с целью исключения боковых нагрузок на поршень, последний выполнен составным с крышкой, подвижной относительно стенок поршня и связанной с ними через торцовое

5 уплотнение.
