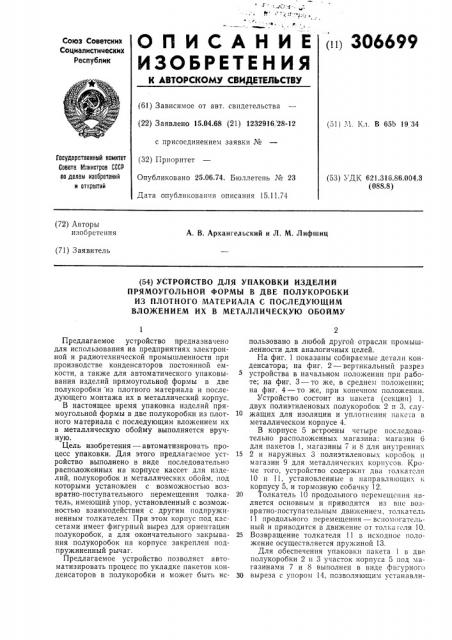

(и) 306699

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 15.04.68 (21) 1232916, 28-12 с присоединением заявки № (32) Приоритет

Опубликовано 25.06.74. Бюллетень № 23

Дата опубликования описания 15.11.74 (51) ". Кл. В 65b 19 34

Государственный комитет

Совета а1инастроа СССР па делам изобретений н открытий (53) УДК 621.316.86.004.3 (088.8) (72) Авторы изобретения

А. В. Архангельский и Л. М. Лифшиц (71) Заявитель (54) УСТРОЙСТВО ДЛЯ УПАКОВКИ ИЗДЕЛИЙ

ПРЯМОУГОЛЬНОЙ ФОРМЫ В ДВЕ ПОЛУКОРОБКИ

ИЗ ПЛОТНОГО MATEPHAJIA С ПОСЛЕДУЮЩИМ

ВЛОЖЕНИЕМ ИХ В МЕТАЛЛИЧЕСКУЮ ОБОЙМУ

Предлагаемое устройство предназначено для использования на предприятиях электронной и радиотехнической промышленности при производстве конденсаторов постоянной емкости, а также для автоматического упаковывания изделий прямоугольной формы в две полукоробки из плотного материала и последующего монтажа их в металлический корпус.

В настоящее время упаковка изделий прямоугольной формы в две полукоробки из плотного материала с последующим вложением их в металлическую обойму выполняется вручную.

Цель изобретения вЂ” автоматизировать процесс упаковки. Для этого предлагаемое устройство выполнено в виде последовательно расположенных на корпусе кассет для изделий, полукоробок и металлических обойм, под которыми установлен с возможностью возвратно-поступательного перемещения толкатель, имеющий упор, установленный с возможностью взаимодействия с другим подпружиненным толкателем. При этом корпус под кассетами имеет фигурный вырез для ориентации полукоробок, а для окончательного закрывания полукоробок на корпусе закреплен подпружиненный рычаг.

Предлагаемое устройство позволяет автоматизировать процесс по укладке пакетов конденсаторов в полукоробки и может быть использовано в любой другой отрасли промышленности для аналогичных целей.

На фиг. 1 показаны собираемые детали конденсатора; на фиг. 2 вЂ” вертикальный разрез устройства в начальном положении при работе; на фиг. 3 вЂ” то же, в среднем положении; на фиг. 4 вЂ” то же, при конечном положении.

Устройство состоит из пакета (секцип) 1, двух полиэтиленовых полукоробок 2 и 3, слу10 жащих для изоляции и уплотнения пакета в металлическом корпусе 4.

В корпусе 5 встроены четыре последовательно расположенных магазина: магазин 6 для пакетов 1, магазины 7 и 8 для внутренних

15 2 и наружных 3 полиэтиленовых коробок и магазин 9 для металлических корпусов. Кроме того, устройство содержит два толкатсля

10 и 11, установленные в направляющих к корпусу 5, и тормозную собачку 12.

20 Толкатель 10 продольного перемещения является основным и приводится из впс возвратно-поступательным движением, толкатель

11 продольного перемещения вЂ” вспомогательный и приводится в движение от толка|сля 10.

25 Возвращение толкателя 11 в исходное положение осуществляется пружиной 13.

Для обеспечения упаковки пакета 1 в две полукоробки 2 и 3 участок корпуса 5 под магазинами 7 и 8 выполнен в виде фигурного

30 выреза с упором 14, позволяющим устанавли3

306699

Вать )Олукоробк.: 2 !l 3 I!ci р»зиы ур»:и!ях и(!ралг)сль).0:(руг,(р), !12 (): ги..-"„ль);ом j) ñCTO51If fill. 1 Op);0:31(c > (() ci c c" Сс, » : В, I I ci и j

ОСИ Исl Б!>)кодс:)О,») К»):;)ОК; 3 !.. . : c j 2.3: !I» 8

Ij0.)lip% )к>и((и». .» Ii»i! рх. 1 "с: j,j»iICj)c>c)C C), )(с>Ч с

Ъ CTPOIICT2>0 PclU» i »C j С.(ДУ )1!I!:)l (01)с!ЗО . .

ПРИ СО»бЩСИИИ ГОЛ cjTC)110 10 )П)СтУИИ»ТСЛЬПОГО Д13И)КСИИ51 Iljji(<<

<<<<
