Реферат

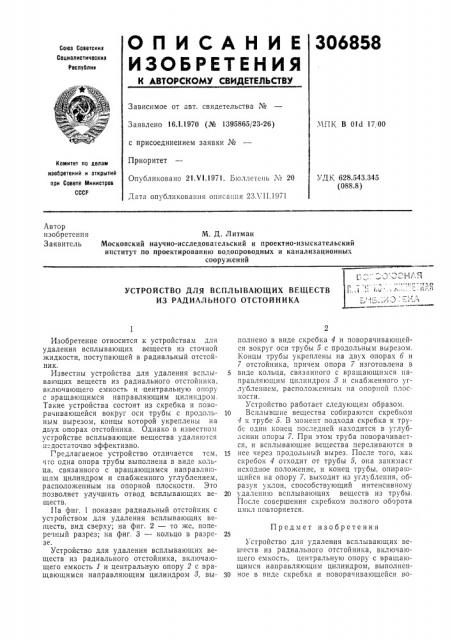

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

306858

Союз Советскиз

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 16.1.1970 (№ 1395865/23-26) с присоединением заявки №

Приоритет

Опубликовано 21.VI.1971. Бюллетень № 20

Дата опубликования описаш;я 23Л 11.1971

МПК В 01d 17 00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 628.543.345 (088.8) Автор изобретения

Заявитель

М. Д. Литман

Московский научно-исследовательский и проектно-изыскательский институт по проектированию водопроводных и канализационных сооружений

УСТРОЙСТВО ДЛЯ ВСПЛЪ|ВАЮЩИХ ВЕЩЕСТВ

ИЗ РАДИАЛЬНОГО ОТСТОЙНИКА

Изобретение относится к устройствам для удаления всплывающих веществ из сточной жидкости, поступающей в радиальный отстойник.

Известны устройства для удаления всплывающих веществ из радиального отстойника, включающего емкость и центральную опору с вращающимся направляющим цилиндром.

Такие устройства состоят из скребка и поворачивающейся вокруг оси трубы с продо7ьным вырезом, концы которой укреплены на двух опорах отстойника. Однако в известном устройстве всплывающие вещества удаляются и -достаточно эффективно.

Предлагаемое устройство отличается тем, что одна опора трубы выполнена в виде кольца, связанного с вращающимся направляющим цилиндром и снабженного углублением, расположенным на опорной плоскости. Это позволяет улучшить отвод всплывающих веществ.

I la фиг. 1 показан радиальный отстойник с ус7 ройством для удаления всплывающих веществ, вид сверху; на фиг. 2 — то же, поперечный разрез; на фиг. 3 — кольцо в разрезе.

Устройство для удаления всплывающих веществ из радиального отстойника, включающего емкость 1 и центральную опору 2 с вращающимся направляющим цилиндром 8, выполнено в виде скребка 4 и поворачивающейся вокруг оси трубы 5 с продольным вырезом.

Концы трубы укреплены на двух опорах 6 и

7 отстойника, причем опора 7 изготовлена в виде кольца, связанного с вращающимся направляющим цилиндром 8 и снабженного углублением, расположенным на опорной плоскости.

Устройство работает следующим образом.

1о Всплывшие вещества собираются скребком

4 к трубе 5. В момент подхода скребка к трубе один конец последней находится в углублении опоры 7. При этом труба поворачивается, и всплывающие вещества переливаются в

15 нее 7åðå3 продольный a tpe3. Пос.7 e Toro, кa> скребок 4 отходит от трубы 5, она занимаст исходное положение, и конец трубы, опирающийся на опору 7, выходит из углубления, образуя уклон, способствующий интенсивному

20 удалению всплывающих веществ из трубы.

После совершения скребком полного оборота цикл повторяется.

Предмет изобретения

3 стройство для удаления всплывающих вешеств из радиального отстойника, включающего емкость, центральную опору с вращающимся направляющим цилиндром, выполнен30 ное в виде скребка и поворачивающейся во306858

Риа. Я

Составитель И. Фишман

Редактор Н. Л, Корненко Текрсд Л. Я. Левина Коррсктор О. И. Волкова

Заказ 1971,14 Изд. № 848 Тираж 473 Подписное

Ц11ИИПИ Комитета по делам изобретений и открьпий при Совете Министров СССР

Москва, iK-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 круг оси трубы с продольным вырезом, ко:iцы которой укреплены на двух опорах отстойника, отличающееся тем, что, с целью улучшения отвода всплывающих веществ, одна из опор трубы выполнена в виде кольца, связанного с вращающимся направляющим цилиндром и снабженного углублением, расположенным на опорной плоскости.
