Реферат

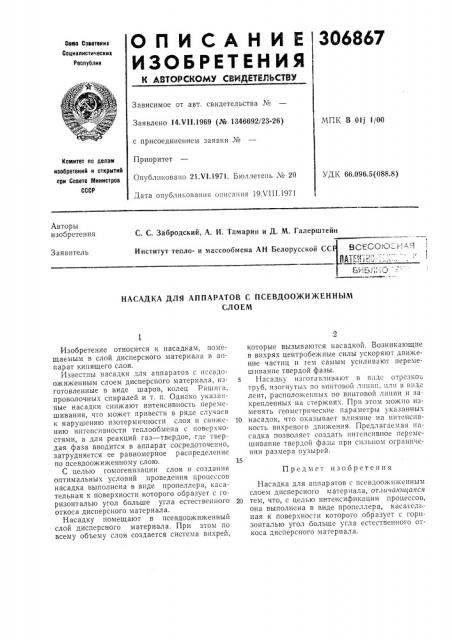

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сеаз Советвких

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 14.VI I.1969 (№ 1346692/23-26) МПК В Olj 1/00 с присоединением заявки №

Приоритет

Опубликовано 21.VI.1971. Бюллетень ¹ 20

Дата опубликования описания 19Х111.1971

Комитет по делам иаобретеиий и открытий при Совете Мииистров

СССР

УДК 66.096.5(088.8) Авторы изобретения

С. С. Забродский, A. H. Тамарин и Д. M. Галерштейн

Институт тепло- и массообмена AH Белорусской СС ВСЕСОО: г! А .1

ЩТс11;„ : --. " ":, 1

Заявитель

НАСАДКА ДЛЯ АППАРАТОВ С ПСЕВДООЖИЖЕННЫМ

СЛОЕМ

Предмет изобретения

Изобретение относится к насадкам, помещаемым в слой дисперсного материала в аппарат кипящего слоя.

Известны насадки для аппаратов с псевдоожиженным слоем дисперсного материала, изготовленные в виде шаров, колец Рашига, проволочных спиралей и т. п. Однако указанные насадки снижают интенсивность перемешивания, что может привести в ряде случаев к нарушению изотермичности слоя и снижению интенсивности теплообмена с поверхностями, а для реакций газ — твердое, где твердая фаза вводится в аппарат сосредоточенно, затрудняется ее равномерное распределение по псевдоожиженному слою.

С целью гомогенизации слоя и создания оптимальных условий проведения процессов насадка выполнена в виде пропеллера, касательная к поверхности которого образует с горизонталью угол больше угла естественного откоса дисперсного материала.

Насадку помещают в псевдоожиженный слой дисперсного материала. При этом по всему объему слоя создается система вихрей, которые вызываются насадкой. Возникающие в вихрях центробежные силы ускоряют движение частиц и тем самым усиливают перемешивание твердой фазы.

Насадку изготавливают в в:(дc отрезков труб, изогнутых по винтовой линии, пли в виде лент, расположенных по винтовой лшгии и закрепленных на стержнях. Прп этом можно изменять геометрические параметры указанных

10 насадок, что оказывает влияние на интенсивность вихревого движения. Предлагаемая насадка позволяет создать шггенсивное перемешивание твердой фазы при сильном ограничении размера пузырей.

Насадка для аппаратов с псевдоожпженным слоем дисперсного материала, отлича ощаяся

20 тем, что, с целью интенсификации процессов, она выполнена в виде пропеллера, касательная к поверхности которого образует с горизонталью угол больше угла естественного откоса дисперсного материала.
