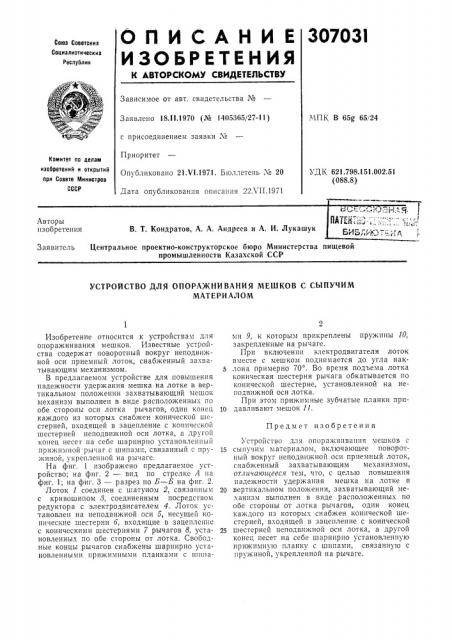

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

30703!

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства Л"

Заявлено 18.ll.1970 (№ 1405365/27-11) МПК В 65Q 65/24 с присоединением заявки М

Приоритет

Опубликовано 21.V1.1971. Бюллетень ¹ 20

Дата опубликования описания 22Х1t.1971

Комитет ло делам изооретений и открытий лри Совете Министров

СССР

УДК 621.798.151.002.51 (088.8) Авторы изобретения

В. Т. Кондратов, А. A. Андреев и А. И. Лукашук

Заявитель Центральное проектно-конструкторское бюро Министерства пищевой промышленности Казахской ССР

УСТРОЙСТВО ДЛЯ ОПОРАЖНИВАНИЯ МЕШКОВ С СЫПУЧИМ

МАТЕРИ АЛОМ

Предмет изобретения

Изобретение относится к устройствам для опор ажнивания мешков. Известные устройства содержат поворотный вокруг неподвижной оси приемный лоток, снабженный захватывающим механизмом.

В предлагаемом устройстве для повышения надежности удержания мешка на лотке в вертикальном положении захватывающий мешок механизм выполнен в виде расположенных по обе стороны оси лотка рычагов, один конец каждого из которых снабжен конической шестерней, входящей в зацепление с конической шестерней неподвижной оси лотка, а другой конец несет на себе шарнирно установленньш прижимной рычаг с шипами, связанньш с пружиной, укрепленной на рычаге.

На фиг. 1 изображено предлагаемое устройство; на фиг. 2 — вид по стрелке А на фиг. 1; на фиг. 3 — разрез по Б — Б на фиг. 2.

Лоток 1 соединен с шатуном 2, связанным с кривошипом 8, соединенным посредством редуктора с электродвигателем 4. Лоток установлен на неподвижной оси 5, несущей конические шестерни 6, входящие в зацепление с коническими шестернями 7 рычагов 8, установленных по обе стороны от лотка. Свободные концы рычагов снабжены шарнирно установленными прижимными планками с шипами 9, к которым прикреплены пружины 10, закрепленные на рычаге.

При включении электродвигателя лоток вместе с мешком поднимается до угла нак5 лона примерно 70 . Во время подъема лотка коническая шестерня рычага обкатывается по конической шестерне, установленной на неподвижной оси лотка.

При этом прижимные зубчатые планки при10 давливают мешок 11.

Устройство для опоражппвания мешков с

15 сыпучим материалом, включающее поворотный вокруг неподвижной оси приемный лоток, снабженный захватывающим механизмом, отличаюшееся тем, что, с целью повышения надежности удержания мешка на лотке в

20 вертикальном положении, захватывающий механизм выполнен в виде расположенных по обе стороны от лотка рычагов, один конец каждого из которых снабжен конической шестерней, входящей в зацепление с конической

25 шестерней неподвижной оси лотка, а другой конец несет на себе шарнирно установленную прижимную планку с шипами, связанную с пружиной, укрепленной на рычаге.

307031 è 2,У

Составитель Т. Дорошевская

Редактор К. Шанаурова

Заказ 1975 18 Изд. № 862 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий rtpn Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4 5

Типография, пр. Сапунова, 2 3

Те..сред Т. П. Курилко Корректор T. А. Китаевй
