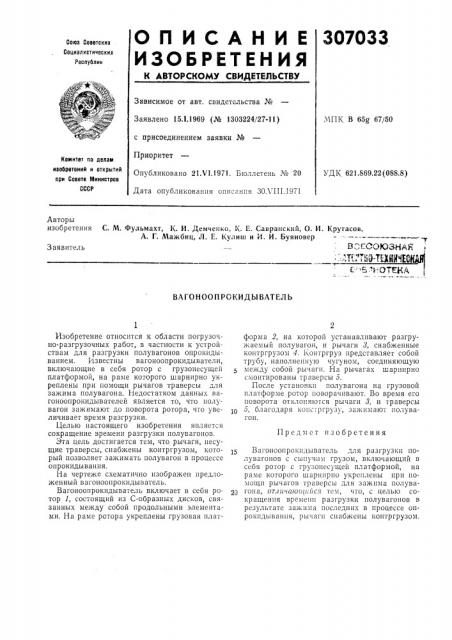

О П И С А Н И Е 307033
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 15.1.1969 (№ 1303224/27-11) с присоединением заявки №
Приоритет
Опубликовано 21Х1.1971, Бюллетень № 20
Дата опубликования описания ЗОЛ 111.1971,ЧПК В 65g 67/50
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 621.869.22 (088.8) Авторы изобретения
С. М. Фульмахт, К. И. Демченко, 1(. E. Савранский, О. И. Крутасов, А. Г. Мажбиц, Л. Е. 1(улиш и И. И. Буяиовер с1 т С(.хК)ЗНАЯ
Заявитель
ВАГОНООПРОКИДЬ1ВАТЕЛЬ
Предмет изобретения
Изобретение относится к области погрузочно-разгрузочных работ, в частности к устройствам для разгрузки полувагонов опрокидыванием. Известны вагоноопрокидыватели, включающие в себя ротор с грузонесущей платформой, на раме которого шарнирно укреплены при помощи рычагов траверсы для зажима полувагона. Недостатком данных вагоноопрокидывателей является то, что полувагон зажимают до поворота ротора, что увеличивает время разгрузки.
Целью настоящего изобретения является сокращение времени разгрузки полувагонов.
Эта цель достигается тем, что рычаги, несущие траверсы, снабжены контргрузом, который позволяет зажимать полувагон в процессе опрокидывания.
На чертеже схематично изображен предложенный вагоноопрокидыватель.
Вагоноопрокидыватель включает в себя ротор 1, состоящий из С-образных дисков, связанных между собой продольными элементами. На раме ротора укреплены грузовая платформа 2, на которой устанавливают разгружаемый полувагон, и рычаги 3, снабженные контргрузом 4. Контргруз представляет собой трубу, наполненную чугуном, соединяющую между собой рычаги, На рычагах шарнирно смонтированы траверсы 5.
После установки полувагона на грузовой платформе ротор поворачивают. Во время его поворота отклоняются рычаги 8, и траверсы
5, благодаря консгргрузу, зажимают полувагон.
Вагоноопрокидыватель для разгрузки no".óâàãîíîâ с сыпучим грузом, включающий в себя ротор с грузонесущей платформой, на раме которого шарнирно укреплены при помощи рычагов траверсы для зажима полува20 гона, отлгг гагогг1г ггся тем, гг, с целью сокращения времени разгрузки полувагонов в результате зажима последних в процессе опрокпдывания, рычаги снабжены контргрузом, зкозз
