А. т. с. г. попенко, н. в. деменко и в. и. цариксгрко!ъ пь ! i
Патент 307125
Авторы
Классы МПК
А. т. с. г. попенко, н. в. деменко и в. и. цариксгрко!ъ пь ! i
Иллюстрации
Реферат

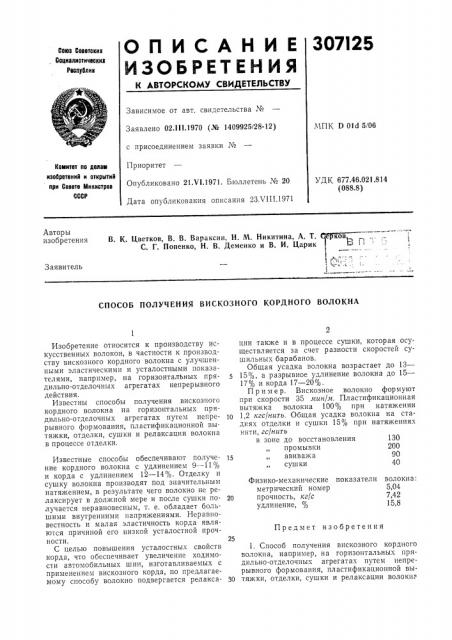

307125
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Рвыублик
Зависимое от авт. свидетельства №
Заявлено 02.111.1970 (№ 1409925/28-12) МПК D 01d 5/06 с присоединением заявки №
Приоритет
Опубликовано 21.VI.1971. Бюллетень № 20
Дата опубликования описания 23ХП1.1971
Нсюитвт по долею изобретвниЯ н открытиЯ при Совете Министров
СССР
УДК 677.46.021.814 (088.8) Авторы изобретения
В. К. Цветков, В. В. Вараксин, Н. М. Никитина, А. T.
С. Г. Попенко, Н. В. Деменко и В. И. Царик
Заявитель
СПОСОБ ПОЛУЧЕНИЯ ВИСКОЗНОГО КОРДНОГО ВОЛОКНА
Предмет изобретения
Изобретение относится к производству искусственных волокон, в частности к производству вискозного кордного волокна с улучшенными эластическими и усталостными показателями, например, на горизонтальных прядильно-отделочных агрегатах непрерывного действия.
Известны способы получения вискозного кордного волокна на горизонтальных прядильно-отделочных агрегатах путем непрерывного формования, пластификационной вытяжки, отделки, сушки и релаксации волокна в процессе отделки.
Известные способы обеспечивают получение кордного волокна с удлинением 9 — 11% и корда с удлинением 12 — 14%. Отделку и сушку волокна производят под значительным натяжением, в результате чего волокно не релаксирует в должной мере и после сушки получается неравновесным, т. е. обладает большими внутренними напряжениями. Неравновестность и малая эластичность корда являются причиной его низкой усталостной прочности.
С целью повышения усталостных свойств корда, что обеспечивает увеличение ходимости автомобильных шин, изготавливаемых с применением вискозного корда, по предлагаемому способу волокно подвергается релаксации также и в процессе сушки, которая осуществляется за счет разности скоростей сушильных барабанов.
Общая усадка волокна возрастает до 13—
15%, а разрывное удлинение волокна до 15—
17% и корда 17 — 20%.
Пример. Вискозное волокно формуют при скорости 35 иин/л . Пластификационная вытяжка волокна 100% при натяжении
1р1,,2 кгс/нить. Общая усадка волокна на стадиях отделки и сушки 15",о при натяжениях нити, гс/нить в зоне до восстановления 130 промывки 200
15 авиважа 90 сушки 40
Физико-механические показатели волокна: метрический номер 5,04
20 прочность, кг/с 7,42 удлинение, 15,8
1. Способ получения вискозного кордного волокна, например, на горизонтальных прядильно-отделочных агрегатах путем непрерывного формования, пластификационной вы30 тяжки, отделки, сушки и релаксации волокнг
307125
Составитель А. Панкина
Техред Л. Л. Евдонов Корректор О. Б. Тюрина
Редактор В. блохина
Заказ 2222/7 Изд г, 937 Тираж 473 Подписное
ЦИИИПИ Комитета по делам изобретений и открытий при Совете Ми пгсгров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 в процессе отделки, отличающийся тем, что, с целью повышения усталостных свойств корда, волокно подвергают релаксации также и в процессе сушки.
2. Способ по п. 1, релаксацию волокна ществляют за счет шильных барабанов. отличающийся тем, что в процессе сушки осур аз ности скорости су
