Реферат

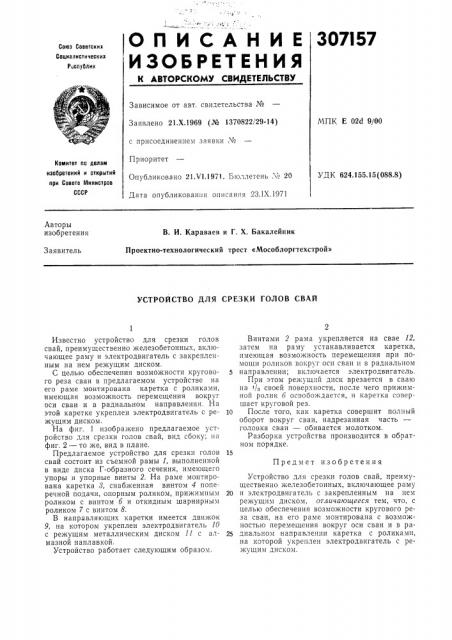

1 . .,(, ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

307I57

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

МПК Е 02(i 9/00

Заявлено 21.Х.1969 (№ 1370822/29-14) с присоединением заявки ¹

Приоритет

Опубликовано 21.V1.1971. Бюллетень № 20

Дата опубликования описания 23.1Х.1971

Комитет по делам изобретений и открытий при Совете й1инистров

СССР (УДК 624.155.15(088.8) Авторы изобретения

В. И. Караваев и Г. Х. Бакалейник

Проектно-технологический трест «Мособлоргтехстрой»

Заявитель

УСТРОЙСТВО ДЛЯ СРЕЗКИ ГОЛОВ СВАЙ

Винтами 2 рама укрепляется на свае 12, затем на раму устанавливается каретка, имеющая возможность перемещения при помощи роликов вокруг оси сваи в радиальном направлении; включается электродвигатель.

При этом режущий диск врезается в сваю на т/з своей поверхности, после чего прижимной ролик б освобождается, и каретка совершает круговой рез.

10 После того, как каретка совершит полный оборот вокруг сваи, надрезанная часть головка сваи — обивается молотком.

Разборка устройства производится в обратном порядке.

Устройство для срезки голов свай, преимущественно железобетонных, включающее раму

20 и электродвигатель с закрепленным на нем режущим диском, отлачающееся тем, что, с целью обеспечения возможности кругового реза сваи, на его раме монтирована с возможностью перемещения вокруг оси сваи и в ра25 диальном направлении каретка с роликами, на которой укреплен электродвигатель с режущим диском.

Известно устройство для срезки голов свай, преимущественно железобетонных, включающее раму и электродвигатель с закрепленным на нем режущим диском.

С целью обеспечения возможности кругового реза сваи в предлагаемом устройстве на его раме монтирована каретка с роликами, имеющая возможность перемещения вокруг оси сваи и в радиальном направлении. На этой каретке укреплен электродвигатель с режущим диском.

На фиг. 1 изображено предлагаемое устройство для срезки голов свай, вид сбоку; на фиг. 2 — то же, вид в плане.

Предлагаемое устройство для срезки голов свай состоит из съемной рамы 1, выполненной в виде диска Г-образного сечения, имеющего упоры и упорные винты 2. На раме монтирована каретка 8, снабженная винтом 4 поперечной подачи, опорным роликом, прижимным роликом с винтом б и откидным шарнирным роликом 7 с винтом 8.

В направляющих каретки имеется движок

9, на котором укреплен электродвигатель 10 с режущим металлическим диском 11 с алмазной наплавкой.

Устройство работает следующим образом.

Предмет изобретения

307157

4 иг.!

Фиг.2
