Реферат

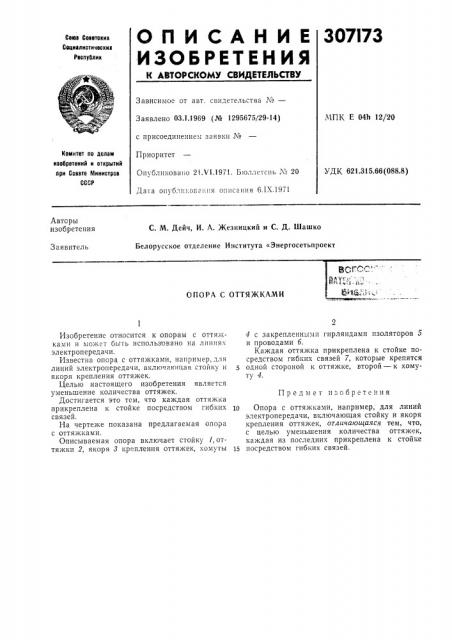

О П И С А Н И Е 307I73

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советокнк

Социвлистическик

Республик

Зависимое от авт. свидетельств" ¹â€”

МПК Е 0411 12/20

Заявлено 03.1.1969 (№ 1295675/29-14) с присоединением заявки ¹

Приоритет

Опубликова î 21.V1.1971, Бюллетень № 20

Дата опубликования описания 6.IX.1971

Комитет по делам изобретений и открытий при Соввте Министров

СССР

УДК 621.315.66 (088.8) Авторы изобретения

С. М. Дейч, И. А. Жезницкий и С. Д. Шашко

Белорусское отделение Института «Энергосетьпроект

Заявитель

ОПОРА С О

Предмет изобретения

Изобретение относится к опорам с оттяжками и может быть использовано на линиях электропередачи.

Известна опора с оттяжками, например, для линий электропередачи, включающая стойку и якоря крепления оттяжек.

Целью настоящего изобретения является уменьшение количества оттяжек.

Достигается это тем, что каждая оттяжка прикреплена к стойке посредством гибких связей.

На чертеже показана предлагаемая опора с оттяжками.

Описываемая опора включает стойку 1,оттяжки 2, якоря 8 крепления оттяжек, хомуты

4 с закрепленныхш гирляндами изоляторов 5 и проводами б.

Каждая оттяжка прикреплена к стойке посредством гибких связей 7, которые крепятся одной стороной к оттяжке, второй — к хомуту 4.

10 Опора с оттяжками, например, для линий электропередачи, включающая стойку и якоря крепления оттяжек, отличающаяся тем, что, с целью уменьшения количества оттяжек, каждая из последних прикреплена к стойке

15 посредством гибких связей.

307173
