Реферат

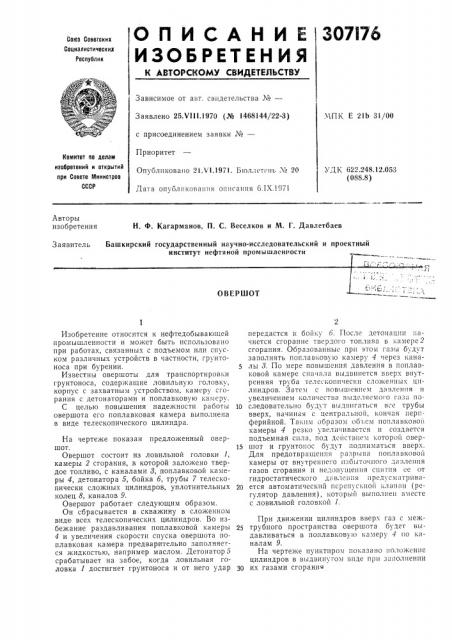

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

K АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

307I76

С01оа Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 25.Ч1!1.1970 (№ 1468144/22-3) .ЧПК E 21Ь 31/00 с присоединением заявки №вЂ”

Приоритет

Опубликовано 21.VI.1971. Б1ол.1«т«нь № 20

Дата опуолпковаппя описания 6.IX.1971

Комитет по делам иаобретений и открытий при Совете Министров

СССР

УДК 622.248.12.053 (088.8) Авторы изобретения

Н. Ф. Кагарманов, П. С. Веселков и M. Г. Давлетбаев

Заявитель Башкирский государственный научно-исследовательский и проектный институт нефтяной промышленности

ОВЕРШОТ

Изобретение относится к нефтедобывающей промышленности и может быть использовано при работах, связанных с подъемом или спуском различных устройств в частности, грунтоноса при бурении.

Известны овершоты для транспортировки грунтоноса, содержащие ловильную головку, корпус с захватным устройством, камеру сгорания с детонаторами и поплавковую камеру.

С целью повышения надежности работы овершота его поплавковая камера выполнена в виде телескопического цилиндра.

На чертеже показан предложенный овершот.

Овершот состоит из ловильной головки 1, камеры 2 сгорания, в которой заложено твердое топливо, с каналами 8, поплавковой камеры 4, детонатора 5, бойка б, трубы 7 телескопически сложных цилиндров, уплотнительных колец 8, каналов 9.

Овершот работает следующим образом.

Он сбрасывается в скважину в сложенном виде всех телескопических цилиндров. Во избежание раздавливания поплавковой камеры

4 и увеличения скорости спуска овершота поплавковая камера предварительно заполняется жидкостью, например маслом. Детонатор 5 срабатывает на забое, когда ловильная головка 1 достигнет грунтоноса и от него удар передастся к бойку 6. После детонации начнется сгорание твердого топлива в камере2 сгорания. Образованныс при этом газы будут заполнять поплавковую камеру 4 через каналы 8. По мере повышения давления в поплавковой камере сначала выдвинется вверх внутренняя труба тел еекопическп сложенных цилиндров. Затем с повышением давления If увеличением количества выделя«мого газа по10 следовательно будут выдвигаться все трубы вверх, начиная с центральной, кончая периферийной. Таким образом объем поплавковой камеры 4 резко увеличивается и создается подъемная сила, под действием которой овер15 шот и грунтопос будут подниматься вверх.

Для предотвращения разрыва поплавковой камеры от внутреннего избыточного давления газов сгорания и недопущения снятия се от гидростатического давления предусмятрцва20 ется автоматический псрепускной клапан (регулятор давления), который выполнен вместе с ловильной головкой 1.

При движении цилиндров вверх газ с меж25 трубного пространства овершота будет выдяВлиВяться В поплявковую 1 амеру 4 по кяналам 9.

На чертеже пунктиром показано положение цилиндров в выдвинутом виде при заполнении

30 их газами сгорания

30li7b

Предмет изобретения

Составитель В. Сатаров

I ñдактор М. В. Макарова Тсхрсд Л. В. Куклина Корректор Т. Л. Китаева

Заказ 2237711 Изд. ¹ 891 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий ври Совете Министров СССР

Москва, 7К-35, Раугиская наб., д. 475

Типография, |.р. Сапунова, 2

Овершот, содержащий ловильную головку, корпус с захватным устройством, камеру сгорания с детонаторами и поплавковую камеру, /

1

1

l отличающийся тем, что, с целью повышения надежности работы овершота, его поплавковая камера выполнена B виде телескопииеского цилиндра.
