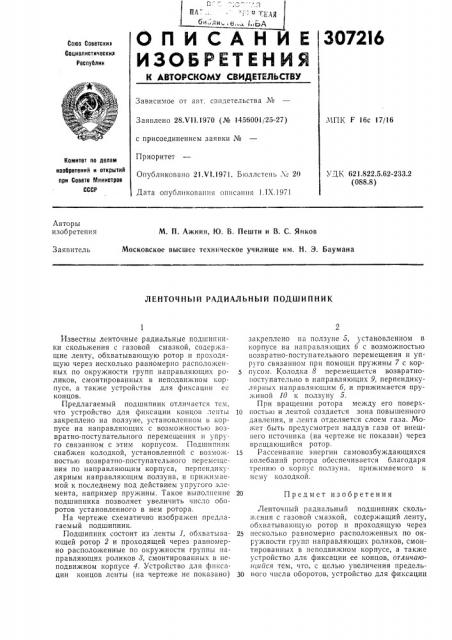

О П И С А Н И Е 307216
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союа Советскик
Социалистическик
Республик
Зависимое от авт. свидетельства ¹
Заявлено 28Х11.1970 (№ 1456001/25-27) с присоединением заявки №
Приоритет
Опубликовано 21.VI.1971. Бюллетень ¹ 20
Дата опубликования описания 1.IX.1971.ЧПК F 1бс 17/16
Комитет по делам иаобрвтеиий и открытий при Совете Министров
СССР
УДK 621.822.5.62-233.2 (088.8) Авторы изобретения
М. П. Ажнин, Ю. В. Пешти и В. С. Янков
Московское высшее техническое училище им. H. Э. Баумана
Заявитель
ЛЕНТОЧНЫЙ РАДИАЛЬНЪ|Й ПОДШИПНИК
Предмет изобретения
Известны ленточные радиальные подшипники скольжения с газовой смазкой, содержащие ленту, обхватывающую ротор и проходящую через несколько равномерно расположенных по окружности групп направляющих роликов, смонтированных в неподвижном корпусе, а также устройства для фиксации ео концов.
Предлагаемый подшипник отличается тем, что устройство для фиксации концов ленты 10 закреплено на ползуне, установленном в корпусе на направляющих с возможностью возвратно-поступательного перемещения и упруго связанном с этим корпусом. Подшипник снабжен колодкой, установленной с возмож- 15 ностью возвратно-поступательного перемещения по направляющим корпуса, перпендикулярным направляющим ползуна, и при>кимаемой к последнему под действием упругого элемента, например пружины. Такое выполнение 20 подшипника позволяет увеличить число оборотов установленного в нем ротора.
На чертеже схематично изображен предлагаемый подшипник.
Подшипник состоит из ленты 1, обхватыва- 2> ющей ротор 2 и проходящей через равномерно расположенные по окружности группы направляющих роликов 8, смонтированных в неподвижном корпусе 4. Устройство для фиксации концов ленты (на чертеже не показано) 30 закреплено на ползуне 5, установленном в корпусе на направляющих 6 с возможностью возвратно-поступательного перемещения и упруго связанном при помощи пружины 7 с корпусом. Колодка 8 перемещается возвратнопоступательно в направляющих 9, перпендикулярных направляющим 6, и прижимается пружиной 10 к ползуну 5.
При вращении ротора между его поверхностью и лентой создается зона повышенного давления, и лента отделяется слоем газа. Может быть предусмотрен наддув газа от внешнего источника (на чертеже не показан) через вращающийся ротор.
Рассеивание энергии caìîâîçáóæäàþùèõñÿ колебаний ротора обеспечивается благодаря трению о корпус ползуна, прижимаемого к нему колодкой.
Ленточный радиальный подшипник сколь cHHH c газовой смазкон, содержащий tleHTy, обхватывающую ротор и проходящую через несколько равномерно расположенных по окружности групп направляющих роликов, смонтированных в неподвижном корпусе, а также устройство для фиксации ее концов, отличаюи1ийся тем, что, с целью увеличения предельного числа оборотов, устройство для фиксации
Составитель Н. Меламед
Техред Т. П. Курилко Корректор О. С. Зайцева
Редактор Н. Г. Михайлова
Заказ 2233/9 Изд. ¹ 876 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4)5
Типография, пр. Сапунова, 2 концов ленты закреплено на ползуне, установленном в корпусе на направляющих с возможностью возвратно-поступательного перемещения и упруго связанном с этим корпусом, при этом подшипник снабжен колодкой, установленной ñ возможностью возвратно-поступательного перемещения по направляющим корпуса, перпендикулярным направляющим ползуна, и прижимаемой к последнему под действием упругого элемента, например пружины.
