Опора надземного трубопровода
Иллюстрации
Реферат

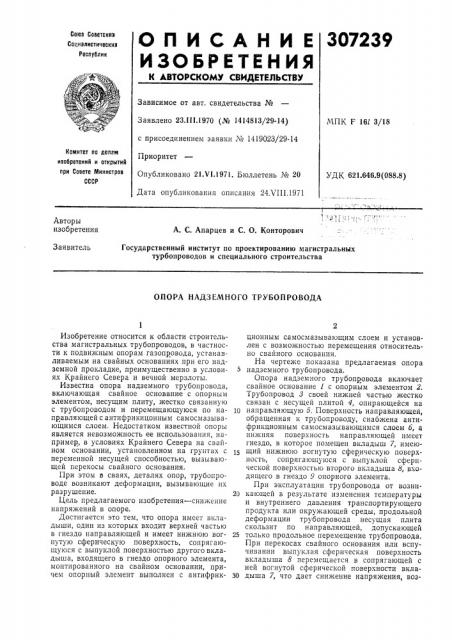

307239
Союз Советских
Социалистических
Республик
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 23Л1!.1970 (№ 1414813/29-14) с присоединением заявки № 1419023/29-14
Приоритет
Опубликовано 21,VI.1971. Бюллетень № 20
Дата опубликования описания 24ХП1.1971
МПК F 161 3/18
Комитет по делам изобретений н открытий при Саеете Миннстров
СССР
УДК 621.646.9 (088.8) Авторы изобретения
А. С. Апарцев и С. О. Конторович
Заявитель
Государственный институт по проектированию магистральных турбопроводов и специального строительства
ОПОРА НАДЗЕМНОГО ТРУБОПРОВОДА
Изобретение относится к области строительства магистральных трубопроводов, в частности к подвижным опорам газопровода, устанавливаемым на свайных основаниях при его надземной прокладке, преимущественно в условиях Крайнего Севера и вечной мерзлоты.
Известна опора надземного трубопровода, включающая свайное основание с опорным элементом, несущим плиту, жестко связанную с трубопроводом и перемещающуюся по направляющей с антифрикицонным самосмазывающимся слоем. Недостатком известной опоры является невозможность ее использования, например, в условиях Крайнего Севера на свайном основании, установленном на гру.нтах с переменной несущей способностью, вызывающей перекосы свайного основания.
При этом в сваях, деталях опор, трубопроводе возникают деформации, вызывающие их разрушение.
Цель предлагаемого изобретения — снижение напряжений в опоре.
Достигается это тем, что опора имеет вкладыши, один из которых входит верхней частью в гнездо направляющей и имеет нижнюю вогнутую сферическую поверхность, сопрягающуюся с выпуклой поверхностью другого вкладыша, входящего в гнездо опорного элемента, монтированного на свайном основании, причем опорный элемент выполнен с антифрикционным самосмазывающим слоем и установлен с возможностью перемещения относительно свайного основания.
На чертеже показана предлагаемая опора
5 надземного трубопровода.
Опора надземного тру.бопровода включает свайное основание 1 с опорным элементом 2.
Трубопровод 3 своей нижней частью жестко связан с несущей плитой 4, опирающейся на
1р направляющую 5. Поверхность направляющей, обращенная к трубопроводу, снабжена антифрикционным самосмазывающимся слоем б, а нижняя поверхность направляющей имеет гнездо, в которое помещен вкладыш 7, имеющий нижнюю вогнутую сферическую поверхность, сопрягающуюся с выпуклой сферической поверхностью второго вкладыша 8, входящего в гнездо 9 опорного элемента. .При эксплуатации трубопровода от возни2р кающей в результате изменения температу.ры и внутреннего давления транспортирующего продукта или окружающей среды, продольной деформации трубопровода несущая плита скользит по направляющей, допускающей
25 только продольное перемещение трубопровода.
При перекосах свайного основания или вспучивании выпуклая сферическая поверхность вкладыша 8 перемещается в сопрягающей с ней вогнутой сферической поверхности вклаЗр дыша 7, что дает снижение напряжения, воз307239
Составитель 3. Зеленина
Редактор В. П. Новоселова Техрсд Л. В. Куклина Корректор T. А, Абрамоаа
Заказ 2196/12 Изд. ¹ 869 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4 5
Типографии, пр. Сапунова, 2 никающего при этом в сваях, элементах опор, трубопроводе.
Предмет изобретения
Опора надземного трубопровода, включающая свайное основание с опорным элементом, несущую плиту, жестко связанную с трубопроводом и перемещающуюся по направляющей с антифрикционным самосмазывающимся слоем, отлича ощаяся тем, что, с целью снижения напряжений, опора выполнена с вкладышами, один из которых входит верхней частью в гнездо направляющей и имеет нижнюю вогнутую сферическую поверхность, сопрягающуюся с выпуклой поверхностью другого вкладыша, входящего в гнездо опорного эле.лента, смо11тированного на свайном основании.
2. Опора по п. 1, отличшощаяся тем, что опорный элемент выполнен с аптифрикционным самосмазывающим слоем и установлен с возможностью перемещения относительно свайного основания.
