Электрохимический газоанализатор
Патент 307328
Авторы
Классы МПК
Электрохимический газоанализатор
Иллюстрации
Реферат

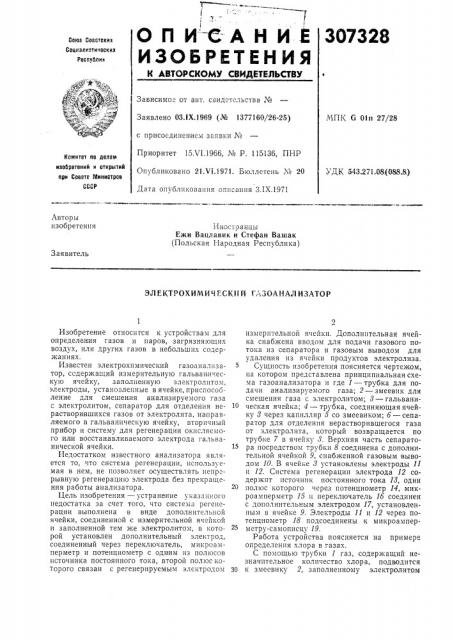

О П И С. А Н И Е 307328
ИЗОБРЕТЕНИЯ
Сова Советских
Социалистииecииx
Ресоублих
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства М
Заявлено ОЗЛХ.1969 (М 1377160/26-25) с присоединением заявки Ле
Приоритет 15,VI.1966, Ла P. 115136, ПНР
Опубликовано 21.Ч1.1971. Бюллетень Лое 20
Дата опубликования описания З.IX.1971
МПК 6 01п 27/28
Комитет оо делам иаобретений и открытий
IlpH Совете MHRHcTpOB
СССР
УДК 543.271.08,(088.8,) Авторы изобретения
Иностранцы
Ежи Вацлавик и Стефан Вашак (Польская Народная Республика) Заявитель
ЭЛ ЕКТРОХИМИ Ч ЕСК11Й Г -гЗОАИАЛ ИЗАТОР
Изобретение относится к устройствам для определения газов и паров, загрязняющих воздух, или других газов в небольших содержаниях.
Известен электрохимический газоанализатор, содержащий измерительную гальваническую ячейку, заполненную электролитом, электроды, установленные в ячейке, приспосооление для смешения анализируемого газа с электролитом, сепаратор для отделения нерастворившихся газов от электролита, направляемого в гальваническую ячейку, вторичный прибор и систему для регенерации окисляемого или восстанавливаемого электрода гальванической ячейки.
Недостатком известного анализатора является то, что система регенерации, используемая в нем, не позволяет осуществлять непрерывную регенерацию электрода без прекращения работы анализатора.
Цель изобретения — устранение указанного недостатка за счет того, что система регенерации выполнена в виде дополнительной ячейки, соединенной с измерительной ячейкой и заполненной тем же электролитом, в которой установлен дополнительный электрод, соединенный через переключатель, микроамперметр и потенциометр с одним из полюсов источника постоянного тока, второй полюс которого связан с регенерируемым электродом измерительной ячейки. Дополнительная ячейка снабжена вводом для подачи газового потока из сепаратора и газовым выводом для удаления из ячейки продуктов электролиза.
Сущность изобретения поясняется чертежом, на котором представлена принципиальная схема газоанализатора и где 1 — трубка для подачи анализируемого газа; 2 в змеевик для смешения газа с электролитом; 8 — гальвани10 ческая ячейка; 4 — трубка, соединяющая ячейку 8 через капилляр 5 со змеевиком; б — сепаратор для отделения нерастворившегося газа от электролита, который возвращается по трубке 7 в ячейку 8. Верхняя часть сепаратора посредством трубки 8 соединена с дополнительной ячейкой 9, снабженной газовым выводом 10. В ячейке 8 установлены электроды 11 и 12. Система регенерации электрода 12 содержит источник постоянного тока 18, один полюс которого через потенциометр 14, микроамперметр 15 и переключатель 1б соединен с дополнительным электродом 17, установленным в ячейке 9. Электроды 11 и 12 через потенциометр 18 подсоединены к микроамперметру-самописцу 19.
Работа устройства поясняется на примере определения хлора в газах.
С помощью трубки 1 газ, содержащий незначительное количество хлора, подводится зО к змеевику 2, заполненному электролитом
307328
Типография, пр. Сапунова, 2
3 (раствором хлористого натрия или калия), который поступает из ячейки 8 через трубку. 4 и капилляр 5, обеспечивающий определенную постоянную скорость подачи электролита.
В змеевике находящийся в газе хлор растворяется в электролите; после отделения в сепараторе б от исследуемого газа электролит с растворенным хлором через трубку 7 поступает в гальваническую ячейку, где на золотом электроде 11 происходит восстановление хлора до хлоридонов, в то время как .серебряный электрод 12 постоянно окисляется до хлористого серебра. Во внешнюю схему включен микроамперметр-самописец 19, градуированный таким образом, что по его шкале непосредственно регистрируется содержание хлора в газе. Потенциометр 18 служит для установки чувствительности ячейки 8 в определенной области значений.
Процесс регенерации серебряного электрода 12 производится без прекращения работы следующим образом. В ячейку 9, наполненную тем же электролитом и соединенную с ячейкой 8, помещается дополнительный электрод 17 из платины, который через переключатель 1б и микроамперметр 15 соединяется с положительным полюсом источника постоянного тока 18. Отрицательный полюс источника соединяется с электродом 12. При замыка н ии переключателя 16 хлористое серебро на поверхности серебряного электрода восстанавливается при определенной плотности тока до серебра, а на платиновом электроде происходит выделение хлора, который выдувается из ячейки 9 потоком исследуемого газа, подводимого трубкой 8. Величина тока восстановления регулируется потенциометром 14 и зависит как от степени окисления серебряного электрода, так и от количества. содержащегося в исследуемом газе хлора.
Предмет изобретения
1. Электрохимический газоапализатор, со10 держащий измерительную гальваническую ячейку, заполненную электролитом, электроды, установленные в ячейке, приспособление для смешения анализируемого газа с электролитом, сепаратор для отделения нерастворивIS шихся газов от электролита, направляемого в гальваническую ячейку, вторичный прибор и систему для регенерации окисляемого или восстанавливаемого электрода гальванической ячейки, отличающийся тем, что, с целью регенерации электрода без прекращения работы анализатора, система регенерации выполнена в виде дополнительной ячейки, соединенной с измерительной ячейкой и заполненной тем же электролито"vI, в которой установлен дополнительный электрод, соединенный через переключатель, микроамперметр и потенциометр с одним из полюсов источника постоянного тока, второй полюс которого соединен с регенерируемым электродом измерительной
3О ячейии.
2. Газоанализатор по п. 1, отличающийся тем. что дополнительная ячейка снабжена газовым вводом для подачи потока газа из сепаратора и газовым выводом для удаления
3S из ячейки продуктов электролиза.
