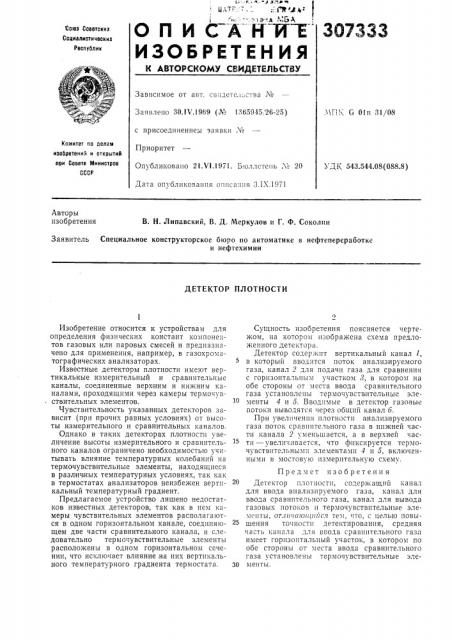

О П И С-А Н И ЕЕ"

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. св: дете.i. тва №

Заявлено 30.17.1969 (М 1365945, 26-25) с присоединением заявки №

Приоритет

Опубликовано 21.И.1971. Бюллетень ¹ 20.МП!1х 6 01п 31/08

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 543.544.08(088.8) Дата опубликования описания З.IX.1971

Авторы изобретения

В. Н. Липавский, В. Д. Меркулов и Г. Ф. Соколин

Заявитель Специальное конструкторское бюро по автоматике в нефтепереработке и нефтехимии

ДЕТЕКТОР ПЛОТНОСТИ

Изобретение относится к устройствам для определения физических констант компонентов газовых или паровых смесей и предназначено для применения, например, в газохроматографических анализаторах.

Известные детекторы плотности имеют вертикальные измерительный и сравнительные каналы, соединенные BBpxiHHM и нижним каналами, проходящими через камеры термочувствительных элементов.

Чувствительность указан ных детекторов зависит (при прочих равных условиях) от высоты измерительного и сравнительных каналов.

Однако в таких детекторах плотности увеличение высоты измерительного и сравнительного каналов ограничено необходимостью учитывать влияние температурных колебаний на термочувствительные элементы, находящиеся в различных температурных условиях, так как в термостатах анализаторов неизбежен вертикальный температурный градиент.

Предлагаемое устройство лишено недостатков известных детекторов, так как в нем камеры чувствительных элементов располагаются в одном горизонтальном канале, соединяющем две части сравнительного канала, и следовательно термочувствительные элементы расположены в одном горизонтальном сечении, что исключает влияние на них вертикального температурного градиента термостата.

Сущность изобретения поясняется чертежом, на котором изображена схема предложенного детектора.

Детектор содержит вертикальный канал 1, в который вводится поток анализируемого газа, канал 2 для подачи газа для сравнения с горизонтальным участком 8, в котором на обе стороны от места ввода сравнительного газа установлены термочувствительные элементы 4 и 5. Вводимые в детектор газовые потоки выводятся через общий канал 6.

При увеличении плотности анализируемого газа поток сравнительного газа в нижней части канала 2 уменьшается, а в верхней части — увели:швается, что фиксируется термочувствительными элементами 4 и 5, включенными в мостовую измерительную схему.

Предмет изоб ретения

2О Детектор плотности, содержащий канал для ввода анализируемого газа, канал для ввода сравнптельчого газа, канал для вывода газовых потоков и термочувствительные элементы, от.илпюп1пйся тем, что, с целью повышения точности детектирования, средняя часть канала для ввода сравнительного газа имеет горизонтальный участок, в котором по обе стороны от места ввода сравнительного газа установлены термочувствительные элеЗО менты.

307333
