Способ измерения коэффициента гармоник электрических сигналов

Способ измерения коэффициента гармоник электрических сигналов

Иллюстрации

Показать все

Реферат

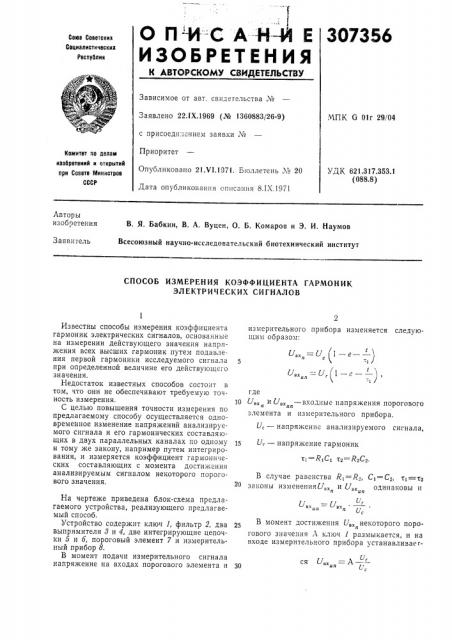

О П- И -C А-Н-Й Е изоьгитиния

soused

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 22.1Х.1969 (№ 1360883/26-9) с присоеди. ением заявки М

Приоритет

Опубликовано 21 V1.1971. Бюллетень М 20

Дата опубликования описания 8.IX.!971

МПК б 01г 29/04

Комитет по делам изобретеииА и аткрытиА при Совете Мииистрае

СССР

УДК 621.317.353.1 (088.8) Авторы изобретения

В, Я. Бабкин, В. А. Вуцен, О. Б. Комаров и Э. И. Наумов

Всесоюзный научно-исследовательский биотехнический институт

Заявитель

СПОСОБ ИЗМЕРЕНИЯ КОЭФФИЦИЕНТА ГАРМОНИК

ЭЛЕКТРИЧЕСКИХ СИГНАЛОВ

Ux =U 1 — е — —, 1

Ux =U, 1 — e ——

U вх — UBx un и ц с ся Ux = A

U "ип (; с

Известны способы измерения коэффициента гармоник электрических сигналов, основанные на измерении действующего значения напряжения всех высших гармоник путем подавления первой гармоники исследуемого сигнала Б при определенной величине его действующего значения.

Недостаток известных способов состоит в том, что они не обеспечивают требуемую точность измерения. 10

С целью повышения точности измерения по предлагаемому способу осуществляется одновременное изменение напряжений анализируемого сигнала и его гармонических составляющих в двух параллельных каналах по одному н тому же закону, например путем интегрирования, и измеряется коэффициент гармонических составляющих с момента достижения анализируемым сигналом некоторого порогового значения. 20

На чертеже приведена блок-схема предлагаеМого устройства, реализующего предлагаемый способ.

Устройство содержит ключ 1, фильтр 2, два 2s выпрямителя 8 и 4, две интегрирующие цепочки 5 и 6, пороговый элемент 7 и измерительный прибор 8.

В момент подачи измерительного сигнала напряжение на входах порогового элемента и 30 измерительного прибора изменяется следующим образом: где

U,x è U,x — входные напряжения порогового

ВХп ВХи элемента и измерительного прибора.

U — напряжение анализируемого сигнала, Ux — напряжение гармоник

ff=R1 1 72 R2+2

В случае равенства R<=R, С1=С, т =тз законы изменениями/,„и U,„oäèíàêîBû и вхп " un

В момент достижения U,x íåêîòîðîãî поро"и гового значения А ключ 1 размыкается, и на входе измерительного прибора устанавливаег307356

Предмет изобретения

Сосгавитель А. Мерман

Текред Л. Л. Евдонов Корректор А. П. Васильева

Редактор 1. Морозова

Заказ 2329/13 Изд. М 977 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4!5

Типография, пр. Сапунова, 2

Так как для малых значений коэффициенU та гармоник = К, 7 С где I(— коэффициент гар JQIIHI(, то U„=AI(.

Для повышения точности измерения вместо обычных выпрямителей можно использовать квадратичные детекторы.

Тогда U,„— АКз, и шкала измерительного прибора может быть проградуирована в значениях коэффициента гармоник с большой точи ос ть ю.

Способ измерения коэффициента гармоник электрических сигналов путем измерения величины напряжения гармонических составляющих, отличаюш,ийся тем, что, с целью повышения точности измерения, осуществляют одновременное изменение напряжений анализируемого сигнала и его гармонических составляю10 щих в двух параллельных каналах по одному и тому же закону, например путем интегрирования, и измеряют коэффициент гармонических составляющих с момента достижения анализируемым сигналом некоторого порого15 вого значения.
