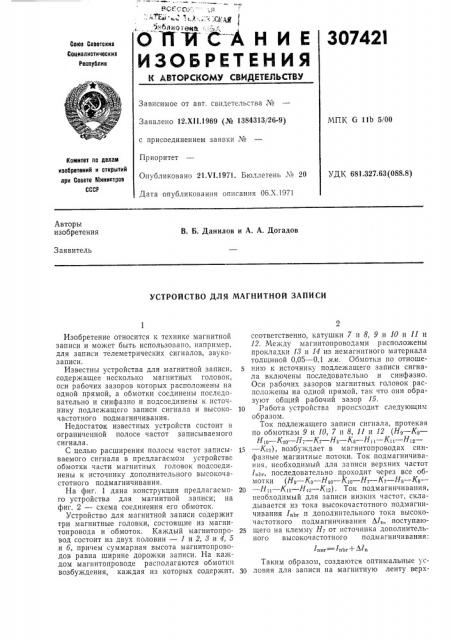

9Q}" с;Q: с 1 1, 1 1 ф %; г 1//}11 п% сА

НИЕ

ИЗОБРЕТЕНИЯ

307421

C0l0s Советскиа

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 12.Х11.1969 (№ 1384313/26-9) с присоединением заявки №

Приоритет

Опубликовано 21.V1.1971. Бюллетень № 20

МПК G 11Ь 5/00

Комитет ло делам изобретений и открытий лри Совете Министров

СССР

УДК 681.327.63 (088.8) Дата опубликования описания 06.Х.1971

Авторы изобретения

В. Б. Данилов и А. А. Догадов

Заявитель

УСТРОЙСТВО ДЛЯ МАГНИТНОЙ ЗАПИСИ

1пнг=1пьг+ А1п

Изобретение относится к технике магнитной записи и может быть использовано, например, для записи телеметрических сигналов, звукозаписи.

Известны устройства для магнитной записи, содержащее несколько магнитных головок, оси рабочих зазоров которых расположены на одной прямой, а обмотки соединены последовательно и синфазно и подсоединены к источнику подлежащего записи сигнала и высокочастотного подмагничивания.

Недостаток известных устройств состоит в ограниченной полосе частот записываемого сигнала.

С целью расширения полосы частот записываемого сигнала в предлагаемом устройстве обмотки части магнитных головок подсоединены к источнику дополнительного высокочастотного подмагничивания.

На фиг. 1 дана конструкция предлагаемого устройства для магнитно"; на фиг. 2 — схема соединения его обмоток.

Устройство для магнитной записи содержит три магнитные головки, состоящие из магнитопровода и обмоток. Каждый магнитопровод состоит из двух половин — 1 и 2, 8 и 4, 5 и б, причем суммарная высота магнитопроводов равна ширине дорожки записи. На каждом магнитопроводе располагаются обмотки возбуждения, каждая из которых содержит, соответственно, катушки 7 и 8, 9 и 10 и 11 и

12. Между магнитопроводами расположены прокладки 18 и 14 из немагнитного материала толщиной 0,05 — 0,1 лм. Обмотки по отношению к источнику подлежащего записи сигнала включены последовательно и синфазно, Оси рабочих зазоров магнитных головок расположены на одной прямой, так что они образуют общий рабочий зазор 15.

1о Работа устройства происходит следующим образом.

Ток подлежащего записи сигнала, протекая по обмоткам 9 и 10, 7 и 8, 11 и 12 (Н0 — К0—

Н10 К10 Н7 К7 Hs s Hl i К» Н12

15 — К1 ), возбуждает в магнитопроводах синфазные магнитные потоки. Ток подмагничивания, необходимый для записи верхних частот

1пь„последовательно проходит через все обмотки (Н0 — К0 — Нтс — К10 — Н-,— К7 — Hs — Ks—

20 — H» — К» — Н1 — К1 ) . Ток подмагничивания, необходимый для записи низких частот, складывается из тока высокочастотного подмагничивания 1пь„и дополнительного тока высокочастотного подмагничивания Л1„, поступаю25 щего на клемму Н7 от источника дополнительного высокочастотного подмагничивания;

Таким образом, создаются оптимальные ус30 ловия для записи на магнитную ленту верх1

307421

Фиг 1 пнч

Фиг.2

Составитель Г. Челей

Текред Л. Л. Евдонов

Корректор Е. В., Исакова

Редактор Т. Морозова

Заказ 267677 Изд. № 1122 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4!5

Типография, пр. Сапунова, 2 них частот спектра сигнала с помощью средней головки и низких частот спектра сигнала с помощью крайних головок.

Для воспроизведения сигналограмм, полученных с помощью данного устройства, не требуется никаких переделок головок воспроизведения.

Предмет изобретения

Устройство для магнитной записи, содержащее несколько магнитных головок, оси рабочих зазоров которых расположены на одной прямой, а обмотки соединены последовательно и синфазно и подсоединены к источнику подлежащего записи сигнала и высокочастот5 ного подмагничивания, отличающееся тем, что, с целью расширения полосы записываемых частот сигнала, обмотки части магнитных головок подсоединены к источнику дополнительного высокочастотного подмагничива10 ния.
