Реферат

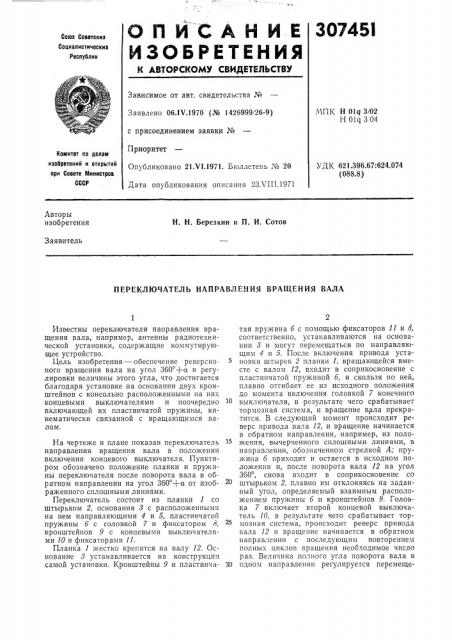

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

30745!

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 06 1Ч.1970 (¹ 1426999/26-9) с присоединением заявки №

Приоритет

Опубликовано 21.Ч1,1971. Бюллетень ¹ 20

Дата опубликования описания 23Х1I I.1971

МПК Н 01q 3 02

Н 01 1 3 04

Комитет по делам изобретений и открытий ори Совете Министров

СССР

УДК 621.396.67:624.074 (088.8) Авторы изобретения

Н. Н. Березкин и П. И. Сотов

Заявитель

ПЕРЕКЛЮЧАТЕЛЬ НАПРАВЛЕНИЯ ВРАЩЕНИЯ ВАЛА

Известны переключатели направления вращения вала, например, антенны радиотехнической установки, содержащие коммутирующее устройство.

Цель изобретения — обеспечение реверсивного вращения вала на угол 360 +а и регулировки величины этого угла, что достигается благодаря установке на основании двух кронштейнов с консольно расположенными на них концевыми выключателями и поочередно включающей их пластинчатой пружины, кинематически связанной с вращающимся валом.

На чертеже в плане показан переключатель направления вращения вала в положении включения концевого выключателя. Пунктиром обозначено положение планки и пружины переключателя после поворота вала в обратном направлении на угол 360 +а от изображенного сплошными линиями.

Переключатель состоит из планки 1 со штырьком 2, основания 8 с расположенными на нем направляющими 4 и б, пластинчатой пружины б с головкой 7 и фиксатором 8, кронштейнов 9 с концевыми выключателями 10 и фиксаторами 11.

Планка 1 жестко крепится на валу 12. Основание 8 устанавливается на конструкции самой установки. Кронштейны 9 и пластинча2 тая пружина 6 с помощью фиксаторов 11 и 8, соответственно, устанавливаются на основании 8 и могут перемещаться по направляк щим 4 и 5. После включения привода установки штырек 2 планки 1, вращающейся вместе с валом 12, входит в соприкосновение с пластипчатой пружиной б, и скользя по ней, плавно отгибает ее из исходного положения до момента включения головкой 7 конечного выключателя, в результате чего срабатывает тормозная система, и вращение вала прекратится. В следующий момент происходит реверс привода вала 12, и вращение начинается в обратном направлении, например, из положения, вычерченного сплошными линиями, в направлении, обозначенном стрелкой А; пружина 6 приходит и остается в исходном положении и, после поворота вала 12 на угол

360, снова входит в соприкосновение со штырьком 2, плавно им отклоняясь на заданный угол, определяемый взаимным расположением пружины 6 и кронштейнов 9. Головка 7 включает второй концевой выключатель 10, в результате чего срабатывает тормозная система, происходит реверс привода вала 12 и вращение начинается в обратном направлении с последующим повторением полных циклов вращения необходимое число раз. Величина полного угла поворота вала в

30 одном направлении регулируется перемеще307451

Предмет изобретения

2 b У Ф д

Составитель Л. Saran

Техред Л. Я. Левина

Корректор О. И. Волкова

Редактор И. Орлова

Заказ 2185/3 Изд. № 878 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 йием кронштейнов 9 и пружины б по направляющим 4 и 5.

Крепление пружины б и кронштейнов 9 в нужном положении производится. е помощью фиксаторов 11 и 8.

Переключатель направления вращения вала, например, антенны радиотехнической установки, содержащий планку со штырьком, жестко закрепленную на вращающемся валу, основание с коммутирующим устройством, концевые выключатели, отличающийся тем, что, с целью обеспечения реверсивного вращения. вала на угол. 360 +а и. регулировки величины этого угла, на упомянутом основании установлены два кронштейна: е консольно расположенными на них концевыми: выключателями и поочередно нх включающая пластинчатая пружина, кинематически связанная с вращающимся валом.
