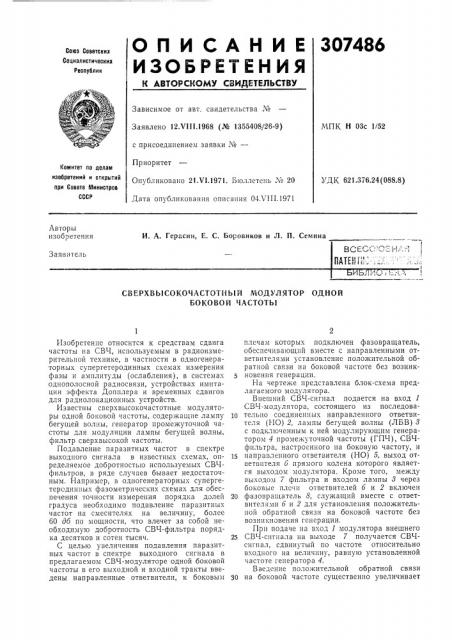

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

Сове Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

МПК Н 03с 1/52

Заявлено 12Х111.1968 (№ 1355408/26-9) с присоединением заявки ¹â€”

Приоритет

Опубликовано 21 V1.1971. Бюллетень ¹ 20

Дата опубликования описания 04.VIII.1971

Комитет по делам изобретений и открытий при Совете Л1инистров

СССР

УДК 621.376.24 (088.8) Авторы изобретения

И. A. Герасин, E. С. Боровиков и Л. П. Семина

Вс ЕСС"-а Е Я х-,;-1

Заявитель

ПАТЕР Г

СВЕРХВЬIСОКОЧАСТОТНЬ1Й МОДУЛЯТОР ОДНОЙ

БОКОВОЙ ЧАСТОТЫ

Изобретение относится к средствам сдвига частоты на СВЧ, используемым в радиоизмерительной технике, в частности в одногенераторных супергетеродинных схемах измерения фазы и амплитуды (ослабления), в системах однополосной радиосвязи, устройствах имитации эффекта Допплера и временных сдвигов для радиолокационных устройств.

Известны сверхвысокочастотные модуляторы одной боковой частоты, содержащие лампу бегущей волны, генератор промежуточной частоты для модуляции лампы бегущей волны, фильтр сверхвысокой частоты.

Подавление паразитных частот в спектре выходного сигнала в известных схемах, определяемое добротностью используемых СВЧфильтров, в ряде случаев бывает недостаточным. Например, в одногенераторных супергетерсдинных фазометрических схемах для обеспечения точности измерения порядка долей градуса необходимо подавление паразитных частот на смесителях на величину, более

60 дб по мощности, что влечет за собой необходимую добротность СВЧ-фильтра порядка десятков и сотен тысяч.

С целью увеличения подавления паразитных частот в спектре выходного сигнала в предлагаемом СВЧ-модуляторе одной боковой частоты в его выходной и входной тракты введены направленные ответвители, к боковым плечам которых подключен фазовращатель, обеспечивающий вместе с направленными ответвителями установление положительной обратной связи на боковой частоте без возникновения генерации.

На чертеже представлена блок-схема предлагаемого модулятора.

Внешний СВЧ-сигнал подается на вход 1

СВЧ-модулятора, состоящего из последовательно соединенных направленного ответвителя (НО) 2, лампы бегущей волны (ЛБВ) 8 с подключенным к ней модулирующим генератором 4 промежуточной частоты (ГПЧ), СВЧфильтра, настроенного па боковую частоту, и

15 направленного ответьителя (НО) 5, выход ответвителя 6 прямого колена которого является выходом модулятора. Кроме того, между выходом 7 фильтра и входом лампы 8 через боковые плечи ответвителей 6 и 2 включен

20 фазовращатель 8, служащий вместе с ответвителями 6 и 2 для установления положительной обратной связи на боковой частоте без возникновения генерации.

Прп подаче на вход 1 модулятора внешнего

25 СВЧ-сигнала на выходе 7 получается СВЧсигнал, сдвинутый по частоте относительно входного на величину, равную установленной частоте генератора 4.

Введение положительной обратной связи

3о на боковой частоте существенно увеличивает

307486

Предмет изобретения

Составитель Л. Рубинник

Редактор T. И. Морозова Техрсд А, A. Камышникова Корректор О. С. Зайиева

3 каз 2170/9 Изд. ¹ 903 Тираж 473 Подписное

LIHHI!lill Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, >К-35, Раупгская нао., д. 4/5

Типография, пр. Сапунова, 2 ее амплитуду на выходе модулятора, что в сочетании с СВЧ-фильтром, пропускающим только нужну1о боковую частоту, приводит к увеличению разности амплитуд смещенной частоты — боковой и всех остальных частот, т. е. к увеличению подавления паразитных частот в спектре выходного сигнала.

Устройство не только смещает частоту входного сигнала с высоким качеством подавления пар азитных частот, но одновременно усиливает сигнал, а при работе в режиме насыщения лампы на боковой частоте стабилизирует мощность выходного сигнала при колебаниях мощности сигнала на входе модулятора.

Фазовая дисперсия тракта обратной связи может быть сделана так, что на паразитных частотах наблюдается отрицательная обратная связь, в результате чего еще больше повышается качество подавления паразитпых частот.

При испытании макета СВЧ-модулятора установлено, что устройство обеспечивает увеличение подавления паразитных частот в спектре выходного сигнала на величину 30—

5 50 дб.

Сверхвысокочастотный модулятор одной бо10 ковой частоты, содержащий лампу бегущей волны, генератор промежуточной частоты для модуляции лампы бегущей волны, фильтр сверхвысокой частоты, отличающийся тем, что, с целью увеличения подавления паразит15 ных частот в спектре выходного сигнала, в выходной и входной тракты модулятора введены направленные ответвители, к боковым пле ам которых подключен фазовращатель, обеспечивающий вместе с направленными от20 ветвителям установление положительной обрат,.ой связи на боковой частоте без возникновсн:! я генерации.
