Цилиндрический объемный резонатор с аксиально- симметричной нагрузкой
Патент 307540
Классы МПК
Цилиндрический объемный резонатор с аксиально- симметричной нагрузкой
Иллюстрации
Реферат
307540

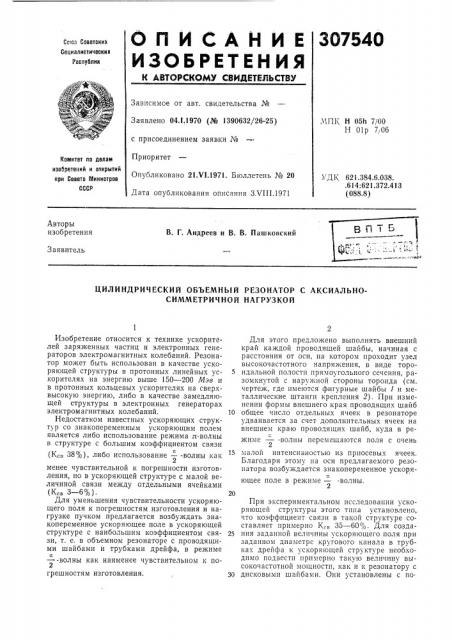

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сс аз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 04.1.1970 (№ 1390632/26-25) с присоединением заявки ¹
Приоритет
Опуоликовано 21.VI.1971. Бюллетень ¹ 20
Дата опубликования описания З.VIII.1971
МПК Н 05h 7/00
Н 01р 7 06
Комитет па делам изобретений и открытий при Совета Министров
СССР
УД К 621.384.6.038. .614:621.372.4) 3 (088.8) Авторы изобретения
В. Г. Андреев и В. В. Пашковский
Заявитель
ЦИЛИНДРИЧЕСКИЙ ОБЪЕМНЫЙ РЕЗОНАТОР С АКСИАЛЬНОСИММЕТРИЧНОЙ НАГРУЗКОЙ
Изобретение относится к технике ускорителей заряженных частиц и электронных генераторов электромагнитных колебаний. Резонатор может быть использован в качестве ускоряющей структуры в протонных линейных ускорителях на энергию выше 150 — 200 Мэв и в протонных кольцевых ускорителях на сверхвысокую энергию, либо в качестве замедляющей структуры в электронных генераторах электромагнитных колебаний.
Недостатком известных ускоряющих структур со знакопеременным ускоряющим полем является либо использование режима д-волны в структуре с большим коэффициентом связи (К„38%), либо использование — -волны как
2 менее чувствительной к погрешности изготовления, но в ускоряющей структуре с малой величиной связи между отдельными ячейками (Ксв 3 6%).
Для уменьшения чувствительности ускоряющего поля к погрешностям изготовления и нагрузке пучком предлагается возбуждать знакопеременное ускоряющее поле в ускоряющей структуре с наибольшим коэффициентом связи, т. е. в объемном резонаторе с проводящими шайбами и трубками дрейфа, в режиме — -волны как наименее чувствительном к по2 грешностям изготовления.
Для этого предложено выполнять внешний край каждой проводящей шайбы, начиная с расстояния от оси, на котором проходит узел высокочастотного напряжения, в виде торо5 идальной полости прямоугольного сечения, разомкнутой с наружной стороны тороида (см. чертеж, где имеются фигурные шайбы 1 и металлические штанги крепления 2). При изменении формы внешнего края проводящих шайб
10 общее число отдельных ячеек в резонаторе удваивается за счет дополнительных ячеек на внешнем краю проводящих шайб, куда в режиме — -волны перемещаются поля с очень
15 малой интенсивностью из приосевых ячеек.
Благодаря этому на оси предлагаемого резонатора возбуждается знакопеременное ускоряющее поле в режиме — -волны.
При экспериментальном исследовании ускоряющей структуры этого типа установлено, что коэффициент связи в такой структуре составляет примерно К„35 — 60%. Для созда25 ния заданной величины ускоряющего поля при заданном диаметре кругового канала в трубках дрейфа к ускоряющей структуре необходимо подвести примерно такую величину высокочастотной мощности, как и к резонатору с
30 дисковыми шайбами. Они установлены с по307540
Составитель В. Чудинов
Тскред 3. Н. Тараненко Koppernop В. И. Жолудева
Редактор Л. Герасимова
Заказ 2164/4 Изд. № 882 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 мощью численных расчетов на электронной вычислительной машине.
Предмет изобретения
Цилиндрический объемный резонатор с аксиально-симметричной нагрузкой в виде дисковых проводящих шайб, насаженных на трубки дрейфа, отличающийся тем, что, с целью увеличения связи между отдельными ячейками резонатора в режиме стоячей — -волны, 2 внешний край каждой шайбы, начиная с рас5 стояния от оси, соответствующего узлу высокочастотного напряжения, выполнен в виде тороидальной полости прямоугольного сечения„ разомкнутой к наружной стороне.
