307559

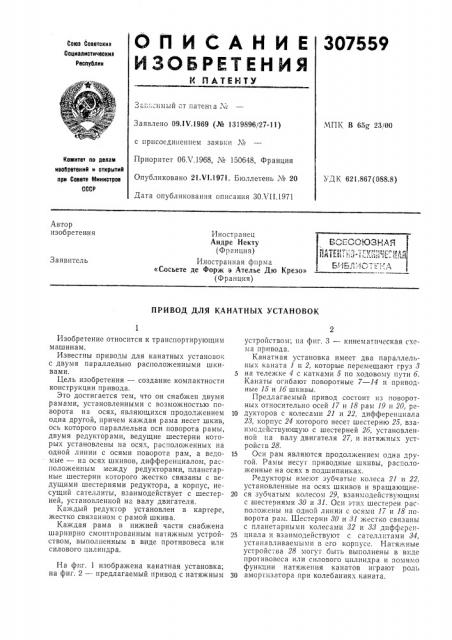

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

И и АТЕНТУ

Союз Советскик

Социелистическик

Республик

3 а,,.;си мы и от патент а №

Заявлено 09.IV.1969 (№ 1319896/27-11) с присоединением заявки ¹

Приоритет 06Л .1968, № 150648, Франция

Опубликовано 21 VI.1971. Бюллетень № 20

Дата опубликования описания ЗОХП.1971

МПК В 65д 23!00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.867(088.8) Автор изобретения

Иностранец

Андре Некту (Франция) Иностранная фирма

«Сосьете де Форж э Ателье Дю Крезо» (Франция) Заявитель

ПРИВОД ДЛЯ КАНАТНЫХ УСТАНОВОК

Изобретение относится к транспортирующим машинам.

Известны приводы для канатных установо.< с двумя параллельно расположенными шкивами.

Цель изобретения — создание компактности конструкции привода.

Это достигается тем, что он снабжен двумя рамами, установленными с возможностью поворота на осях, являющихся продолжением одна другой, причем каждая рама несет шкив, ось которого параллельна оси поворота рамы, двумя редукторами, ведущие шестерни которых установлены на осях, расположенных на одной линии с осями поворота рам, а ведомые — на осях шкивов, дифференциалом, расположенным между редукторами, планетарные шестерни которого жестко связаны с ведущими шестернями редуктора, а корпус, несущий сателлиты, взаимодействует с шестерней, установленной на валу двигателя.

Ка кдый редуктор установлен в картере, жестко связанном с рамой шкива.

Каждая рама в нижней части снабжена шарнирно смонтированным натяжным устройством, выполненным в виде противовеса или силового цил и ядр а.

На фиг. 1 изображена канатная установка; на фиг. 2 — предлагаемый привод с натяжным устройством; па фиг. 3 — кинематпческая схема привода.

Канатная установка имеет два параллельных каната 1 и 2, которые перемещают груз 8

5 на тележке 4 с катками 5 по ходовому пути 6.

Канаты огибают поворотные 7 — 14 и приводные 15 и 16 шкивы.

Предлагаемый привод состоит из поворотных относительно осей 17 и 18 рам 19 и 20, ре10 дукторов с колесами 21 и 22, дифференциала

28, корпус 24 которого несет шестерню 25, взаимодействующую с шестерней 26, установленной на валу двигателя 27, и натяжных устройств 28.

15 Оси рам являются продолжением одна другой. Рамы несут приводные шкивы, расположенные на осях в подшипниках.

Редукторы имеют зубчатые колеса 21 и 22, установленные на осях шкивов и вращающие20 ся зубчатым колесом 29, взаимодействующим с шестернями 80 и 81. Оси этих шестерен расположены на одной линии с осями (7 и 18 поворота рам. Шестерни 80 и 81 жестко связаны с планетарными колесами 82 и 88 дпфферсп25 циала и взаимодействуют с сателлитами 84, устанавливаемыми в его корпусе. Натяжные устройства 28 могут быть выполнены в виде противовеса или силового цилиндра и помимо функции натяжения канатов играют роль

30 амортизатора при колебаниях каната.

307559

Фиг.1

Фиг.2

Предмет изобретения

1. Привод для канатных установок с двумя параллельно расположенными шкивами, отличающийся тем, что, с целью создания компактности конструкции привода, он снабжен двумя рамами, установленными с возможностью поворота на осях, являющихся продолжением одна другой, причем каждая рама несет шкив, ось которого параллельна оси поворота рамы, двумя редукторами, ведущие шестерни которых установлены на осях, расположенных на одной линии с осями поворота рам, а ведомые — на осях шкивов, дифференциалом, расположенным между редукторами, планетарные шестерни которого жестко связаны с ведущими шестернями редуктора, а корпус, несущий сателлиты, взаимодействует с шестер5 ней, установленной на валу двигателя.

2. Привод по и. 1, отличающийся тем, что каждый редуктор установлен в картере, жестко связанном с рамой шкива.

3. Привод по п. 1, отличающийся тем, что

10 каждая рама в нижней части снабжена шарнирно смонтированным натяжным устройством, выполненным в виде противовеса или силового цилиндра.

307559

78 2

16

q .и В. 3
