Погружной землесос

Погружной землесос

Иллюстрации

Показать все

Реферат



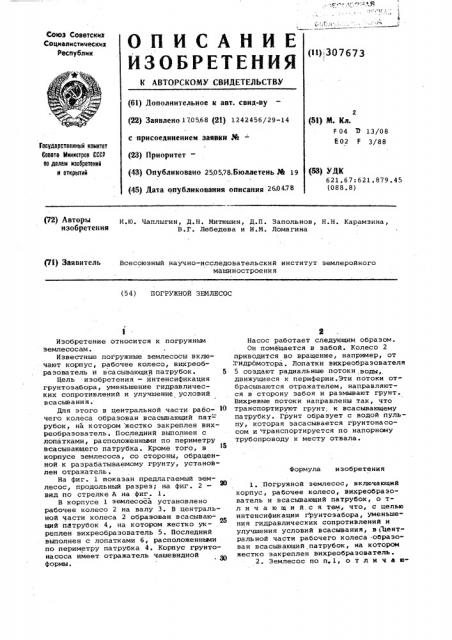

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

СОюз СОввтскнх

Соцналнстнческнх

Республнк (11) 307673 (61) Дополнительное к авт. саид-ву

2 (51) М. Кл.

F 04 D 13/08

Е 02 F 3/88 (22) Заявлено 17.05.68 (21) 1242456/29-14 с присоединением заявки,% - (23) Приоритет— (43) Опубликовано 250578,Бюллетень йе 19

Государственный номнтет

Совета Инннстроо СССР па делам нзаоретеннй и открытий (53) УДК

621.67:621.879 ° 45 (088.8) (45) Дата опубликования описания 260478 (72) Авторы изобретения

И.(0. Чаплыгин, Д.Н. Митюшин, Д.П. Запольнов, Н.Н. Карамзина, В.Г. Лебедева и И.М. Ломагина (71) ЗаяянтЕЛЬ Всесоюзный научно-исследовательский институт землеройного машиностроения (54) ПОГРУЖНОЙ ЗЕМЛЕСОС

Формула изобретения

Изобретение относится к погружным землесосам.

Известные погружные эемлесосы включают корпус, рабочее колесо, вихреобраэователь и всасывающий патрубок. 5

Цель изобретения — йнтенсификация грунтоэабора, уменьшение гидравлических сопротивлений и улучшение условий всасывания.

Для этого в центральной части рабочего колеса образован всасывающий патрубок, на котором жестко закреплен вихреобразователь ° Последний выполнен с лопатками, расположенными по периметру всасывающего патрубка. Кроме того, в корпусе землесоса, со стороны, обращенной к разрабатываемому грунту, установлен отражатель.

На фиг. 1 показан предлагаемый землесос, продольный разрез; на фиг. 2— вид по стрелке A на фиг. 1.

В корпусе 1 землесоса установлено рабочее колесо 2 на валу 3. В центральной части колеса 2 образован всасывающий патрубок 4, на котором жестко укреплен вихреобразователь 5. Последний выполнен с лопатками б, расположенничи по периметру патрубка 4. Корпус грунтонасоса имеет отражатель чашевидной формы.

Насос работает следующим образом.

Он помещается в забой. Колесо 2 приводится во вращение, например, от Hðð0Moòoðà Лопатки вихреобраэователя

5 создают радиальные потоки,,воды, движущиеся к периферии.Эти потоки отбрасываются отражателем, направляются в сторону забоя и размывают грунт.

Вихревые потоки направлены так, что транспортируют грунт: к всасывающему патрубку. Грунт образует с водой пульпу, которая засасывается грунтонасосом и транспортируется по напорному трубопроводу к месту отвала.

1. Погружной эемлесос, включающий корпус, рабочее колесо, вихреобраэователь и всасывающий патрубок, о тл и ч а ю шийся тем, что, с целью интенсификации грунтозабора, уменьшения гидравлических сопротивлений и улучшения условий всасывания, в(центральной части рабочего колеса образован всасывающий патрубок, на котором жестко закреплен вихреобраэователь °

2. Землесос по и 1, о т л и ч а в307673

Составитель Б. мардер

Техред 3. Фанта Корректор Е. Папп

Редактор Е. Месропова

Заказ 2@23/40 Тираж 837 Подйисное цНИИПИ Государственного комитета Совета,Министров СССР по делам изобретений и, открытий, 113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 щ и и а я тем, что вихреобразователь выполнен с лопатками, расположенными по .перетру всасывающего патрубка.

3. Землесос по пп.1 и 2 о т л ич а в шийся тем, что в корпусе эем-. лесоса со стороны, обращенной к разраг батываемому грунту,. установлен отража; тель.
