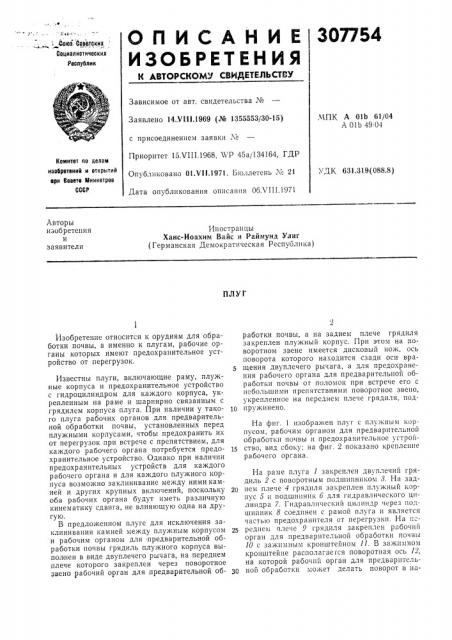

О П И С А Н И Е 307754

ИЗОБРЕТЕНИЯ х ° i -., Йюа Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 14.Vill.1969 (№ 1355553/30-15) с присоединением заявки ¹

Приоритет 15. т/1П.1968, %Р 45а/134164, ГДР

Опубликовано 01 V11.1971, Бюллетень ¹ 21

Дата опубликования описания 06 VI I I.1971

М П К А 01Ь 61/04

A 01b 49 04

Комитет по делам иаобретеиий и открытий ори Совете Министров

СССР

УДК 631.319(088.8) Авторы изобретения и заявители

Иностранцы

Ханс-Иоахим Вайс и Раймунд Улиг (Германская Демократическая Республика) ПЛУГ

Изобретение относится к орудиям для обработки почвы, а именно к плугам, рабочие органы которых имеют предохранительное устройство от перегрузок.

Известны плуги, включающие раму, плужные корпуса и предохранительное устройство с гидроцилиндром для каждого корпуса, укрепленным на раме и шарнирно связанным с грядилем корпуса плуга. При наличии у такого плуга рабочих органов для предварительной обработки почвы, установленных перед плужными корпусами, чтобы предохранить их от перегрузок при встрече с препятствием, для каждого рабочего органа потребуется предохранительное устройство. Однако при наличии предохранительных устройств для каждого рабочего органа и для каждого плужного корпуса возможно заклинивание между ними камней и других крупных включений, поскольку оба рабочих органа будут иметь различную кинематику сдвига, не влияющую одна на другую.

В предложенном плуге для исключения заклинивания камней между плужным корпусом и рабочим органом для предварительной обработки почвы грядиль плужного корпуса выполнен в виде двуплечего рычага, на переднем плече которого закреплен через поворотное звено рабочий орган для предварительной обработки почвы, а на заднем плече грядиля закреплен плужный корпус. При этом на поворотном звене имеется дисковьш нож, ось поворота которого находится сзади оси вращения двуплечего рычага, а для предохранения рабочего органа для предварительной обработки почвы or поломок при встрече его с небольшими препятствиями поворотное звено, укрепленное на переднем плече грядиля, под1р пружинено.

На фиг. 1 изображен плуг с плужным корпусом, рабочим органом для предварительной обработки почвы и предохранительное устройство, вид сбоку; на фиг. 2 показано крепление рабочего органа, На раме плуга 1 закреплен двуплечий грядиль 2 с поворотным подшипником 8. На зад20 нем плече 4 грядиля закреплен плужный корпус 5 и подшипник 6 для гидравлического цилиндра 7. Гидравлический цилиндр через подшипник 8 соединен с рамой плуга и является частью предохранителя от перегрузки. На псреднем плече 9 грядиля закреплен р".áî÷èé орган для предварительной обработки почвы

10 с зажпмным кронштейном 11. В зажпмном кронштейне располагаегся поворотная ось 12, на которой рабо шй орган для предварптсль30 ной обработки может делать поворот в на307754 правлении, противоположном действию пружины И.

Рабочий орган и дисковый нож 14 крепятся на поворотном звене 15, которое может качаться в горизонтальной плоскости вокруг шарнира 1б, размещенного на зажимном кронштейне. Дисковый нож своим поворотным подшипником 17 располагается на расстоянии а сзади поворотного подшипника 8, при этом переднее плечо грядиля выполнено, начиная от поворотного подшипника, с наклоном вперед вниз. Такое выполнение позволяет перемещать по высоте рабочий орган для предварительной обработки почвы без изменения промежуточного расстояния между плужным корпусом и рабочим органом. Наклон плеча проходит приблизительно параллельно пер дней кромке отвала плуга.

Предусмотренное подпружиненное положение поворотного звена позволяет рабочему органу для предварительной обработки почвы преодолевать небольшие препятствия без того, чтобы срабатывал предохранитель от перегрузки. Если встречаются несколько большие препятствия, то обеспечивается такой поворот плужного корпуса, при котором îí Bblводится из почвы, а с ним вместе и рабочий орган.

Предмет изобретения

1. Плуг, включающий раму, плужные корпуса, предохранительное устройство с гидроцилиндром на каждый корпус, укрепленным на раме и шарнирно связанным с грядилем корпуса плуга, отличающийся тем, что, с целью исключения заклинивания камней между корпусом плуга и рабочим органом для

1п предварительной обработки почвы при наличии его на плуге, грядиль плужного корпуса выполнен в виде двуплечего рычага, на переднем плече которого через поворотное звено закреплен рабочий орган для предваритель15 ной обработки почвы, а на заднем — плужный корпус.

2. Плуг по п. 1, отличаюшийся тем, что, с целью предохранения рабочего органа для предварительной обработки почвы от поломок

2о при встрече его с небольшим препятствием, поворотное звено, укрепленное на переднем плече грядиля, подпружинено.

3. Плуг по п. 1, отличающийся тем, что переднее плечо грядиля имеет наклон вперед

2 вниз.

4. Плуг по пп. 1 — 3, отличающийся тем, что на поворотном звене укреплен дисковый нож, ось поворота которого находится сзади оси вращения двуплечего рычага.

30??54

Фию

Составитель Т. Зиматова

Редактор Д. Пинчук

Техред Л. Я. Левина

Заказ 2172(15 Изд. № 881 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, N-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

«,ф>

Корректоры: Е. Ласточкина и В. Петрова
