Патент ссср 307799
Иллюстрации
Реферат

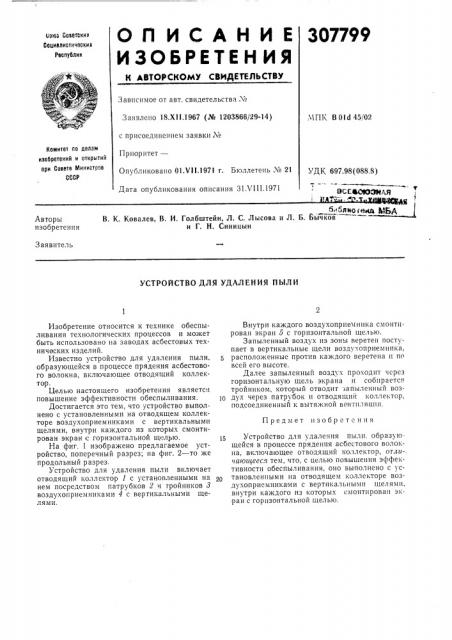

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
307799 соилов Советокик
Социвлиотикеокик
Республик
Зависимое от авт. свидетельства ¹
Заявлено 18.XI1.1967 (№ 1203866/29-14) с присоединением заявки ¹
Приоритет—
Опубликовано 01.YI1.1971 r. Бюллетень ¹ 21
Дата опубликования описания 31 VIII.1971. 11ПК 8 Old 45/02
Комитет по делам иаобретеиий и открытий при Совете Министров
СССР
УДК 697.98(088,8)
ВССВСЕфзбфдтв
«иблтво ге
В. К. Ковалев, В. И. Голбштейн, Л. С, Лысова и Л. Б. Бычков и Г. Н. Синицын
Авторы изобретения
Заявитель
УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ПЫЛИ
Предмет изобретения
Изобретение относится к технике обеспыливания технологических процессов и может быть использовано на заводах асбестовых технических изделий.
Известно устройство для удаления пыли, образующейся в процессе прядения асбестового волокна, включающее отводящий коллектор.
Целью настоящего изобретения являетс» повышение эффективности обеспыливания.
Достигается это тем, что устройство выполнено с установленными на отводящем коллекторе воздухоприемниками с вертикальными щелями, внутри каждого из которых смонтирован экран с горизонтальной щелью.
На фиг. 1 изображено предлагаемое устройство, поперечный разрез; на фиг. 2 — то же продольный разрез.
Устройство для удаления пыли включает отводящий коллектор 1 с установленными на нем посредством патрубков 2 и тройников 3 воздухоприемниками 4 с вертикальными щелями.
Внутри каждого воздухоприемника смонтирован экран 5 с горизонтальной щелью.
Запыленный воздух из зоны веретен поступает в вертикальные щели воздухоприемника, расположенные против каждого веретена и по всей его высоте.
Далее запыленный воздух проходит через горизонтальную щель экрана и собирается тройником, который отводит запыленный воз1р дух через патрубок и отводящий коллектор, подсоединенный к вытяжной вентиляцпи.
15 Устройство для удаления пыли. образую щейся в процессе прядения асбестового волокна, включающее отводящий коллектор, отли-. чающееся тем, что, с целью повышения эффективности обеспыливания, оно выполнено с установлен ыми на отводящем коллекторе воздухоприемниками с вертикальными щелями, внутри каждого из которых смонтирован экран с горизонтальной щелью.
307799
9 иг 1
77
Ри8. g
