Реферат

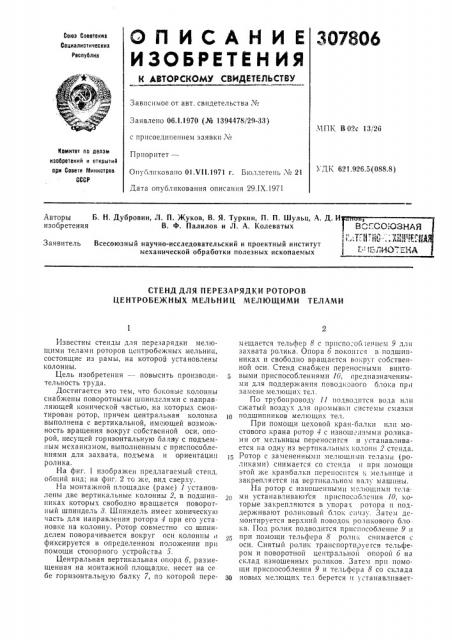

ОП ИСАЙ И Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

307806

Союз Ссветскяз

Социалистических республик

Зависимое от авт. свидетельства М

Заявлено 06.1,1970 (№ 1394478/29-33) с присоединением заявки ¹

Приоритет—

Опубликовано 01 VII.1971 r. Бюллетень № 21

МПК В 02С 13/26

Комитет лс делам изобретений н открытий ори Совете Министров

СССР

УД1х 621.926.5(088.8) Дата опубликования описания 29.1Х.1971

Авторы Б. Н. Дубровин, Л. П. Жуков, В. Я. Туркин, П. П. Шульц, А. Д. И изобретения В. Ф. Палилов и Л. А. Колеватых ".,т;- ) т ; " . ; чц гр тх: ;.дед-. . т А

Заявитель Всесоюзный научно-исследовательский и проектный институт механической обработки полезных ископаемых

СТЕНД ДЛЯ ПЕРЕЗАРЯДКИ РОТОРОВ

ЦЕНТРОБЕЖНЫХ МЕЛЬНИЦ МЕЛЮЩИМИ ТЕЛАМИ

Известны стенды для перезарядки мелюгцими телами роторов центробежных мельниц, состоящие из рамы, на которой установлены колонны.

Цель изобретения — повысить производительность труда.

Достигается это тем, что боковые колонны снабжены поворотными шпинделями с направ. ляющей конической частью, на которых смонтирован ротор, причем центральная колонна выполнена с вертикальной, имеющей возможность вращения вокруг собственной оси, опорой, несущей горизонтальную баллу с подъемным механизмом, выполненным с приспособлениями для захвата, подъема и ориентации ролика.

На фиг. 1 изображен предлагаемый стенд. общий вид; на фиг. 2 TG же, вид свер i) .

На монта>кной площадке (раме) 1 установлены две вертикальные колонны 2, в подшипниках которых свободно вращается поворотный шпиндель 8. Шпиндель имеет коническую часть для направления ротора 4 при его установке на колонну. Ротор совместно со шпинделем поворачивается вокруг оси колонны и фиксируется в определенном положении прп помощи стопорного устройства б.

Центральная вертикальная опора б, размещенная на монтажной площадке, несет на се бе горизонтальную балку 7, по которой перемешается тельфер 8 с прпспо об.;енпем 9 для захвата ролика. Опора 6 покоигся в подшипниках и свободно вращается вокруг собственной оси. Стенд снабжен переносными винтовыми приспособлениями 16, предназначенными для поддержания поводкового блока при замене мелющих тел.

По трубопроводу 11 подводится вода или сжатый воздух для промывки системы смазки подшипников мелюгцих тел.

При помощи цеховой кран-балки илп мостового крана ротор 4 с изношенпымп роликамп от мельницы переносигся и устанавливается на одну из вертикальных колонн 2 стенда.

Ротор с замененными мелющими телами (роликами) снимается со стенда II прп иомогци этой же 1(p3H63лки переносится к мельнице II закрепляется на вертикальном валу машины.

На ротор с изношенными мелющими тела. ми устанавливаются приспособле.шя 10, которые закрепляются в упорах ротора и поддерживают ролпковыи блок с шзу. Затем демонтируется верхний поводок роликового бло ка. Под ролик подводится приспособление 9 и при помощи тельфера 8 ролик снимается с оси. Снятый ролик транспортируегся тельфером и поворотной центральнои опорой 6 на склад изношенных роликов. Затем прп помоьци приспособления 9 и тельфера 8 со склада зц новых мелющих тел берется и устанавливает307806 фиг. 1 ся на ротор новый ролик и монгируется верхний поводок роликового блока. После этого приспособление 10 убирается.

При замене роликов ротор фиксируется стопорным устройством б.

Предмет изобретения

Стенд для перезарядки роторов центробежных мельниц мелющими телами, состояюий из рамы, на которой установлены колонны, orличаюи айся тем, что, с целью повышения производительности труда, боковые колонны снабжены поворотными шпинделями с направляющей конической частью, на которых смонтирован ротор., а центральная колонна выполнена с вертикальной опорой имеющей возможность вращения вокруг собственной оси и несущей горизонтальную балку с подъемным механизмом, выполненным с приспособлениями

1О для захвата, подъема и ориентации ролика.

307806

Фиг Z
