Реферат



307808

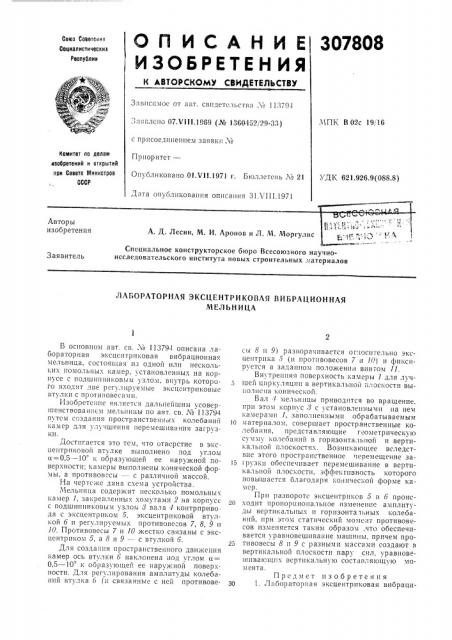

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ и АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советокик

Социалист!!чеокив

Республик

Зависимое от авт. свидетельства ¹ 113791

МПК В 02с 19 16

".:ë lIãëñ! Iî 07.V Ill.1969 (№ 1360!152/29-33) с присоединением заявки . х

Приоритет—

Опубликовано 01.V11.1971 г. Бюллетень № 21

Комитет по делам евобретеиий и открытий при Совете NIMHHBTpoB

СССР

УДК 621.926.9(088.8) Дата опубликования описания 31Л II I.1971

Авторы изобретения

Специальное конструкторское бюро Всесоюзного научноисследовательского института новых строительных латериалов

Заявитель

ЛАГ>ОРАТОРНАЯ ЭКСЦЕНТРИКОВАЯ ВИБРАЦИОННАЯ

МЕЛЬНИЦА

В основном авт. св. ¹ 113794 описана лабораторная эксцснтриковая вибрационная мельница, состоящая из одной или нескольl;Hx помольпых камер, установленных на корпусе с подшипииковым узлом, внутрь которого входят две регулируемые эксцентриковые втулки с противовесами.

Изобретение является дальнейшим усовер-! ненствованием мельницы по авт. св. ¹ 113794 путем создания пространственных колебаний камер для улучшения перемешивания загрузки.

Достшается это тем, что отверстие в экспеитриковой втулке выполнено под углом и=-0,5 — 10 к образующей ее наружной поверхности; камеры выполнены конической фор. мы, а противов"cll — с различной массой.

На чертеже дана схема устройства.

Мельница содержит несколько помольны.; камер 1, закрепленных хомутами 2 на корпусс с подшипииковым узлом 8 вала 1 контрприво да с эксцентриком 5, эксцентриковой втулкой б и регулируемых противовесов 7, 8, 9 и

10. Противовесы 7 и 10 жестко связаны с эксцентриком 5, а 8 и 9 — с втулкой б.

Для создания пространственного движения камер ось втулки 6 наклонена иод углом Ij.=

0,5 — 10 к ооразующей ее наружной поверхности. Для регулирования амплитуды колебаний втулка 6 !11 связа шые с ней противовесы 8 и 9) разворачивается ог:1осигельно эксцентрика 5 (и противовесов 7 и И) и фиксируется в задани положении винтом 11.

Внутренняя поверхность камеры 1 для луч-! шей циркуляции в вертикальной плоскости выПО I! ICIIa КОНИЧЕСКОЙ.

Вал 4 мельницы приводится во вращение. при этом корпус 8 с установленными на нем камерами 1, заполненными обрабатываемым

Io материалом, совершает пространственные колебания, представляющие геометрическую сумму колсоаний в горизонтальной и вертикальной плоскостях. Возника!Ощее вследствие этого пространственное перемещение за-!

5 1рузки обеспечивает перемешивание в вертикалы!О!! и IocI ocTIl, эффекгивность которОго повышается бл а ГОда)з Я кОническОЙ фОрме I B мер.

При развороте эксцентриков 5 и 6 проис20 ходит пропорциональное изменеш!е амплитуды вертикальных и горизонтальных колебаний, при этом статический момс-IT противовесов изменяется таким образом,что обеспечивается уравновешивание машины, причем про25 тивовесы 8 и 9 с разными массами создают B вертикальной плоскости пару сил, уравновеIII IIâà!Оиц х вертикальную составляющую момента.

Предмет изобретения

Зo 1. Лабораторная эксцентриковая вибраци307808

Составитель H. Бабина

Тскрсд Л. В. Куклина

Рсдак.ор Е. Дайн

1(орректор В. Жолудева

Заказ 391! 1:1зд, ¹ 930 Тирам< 473 Поднис ос

Ц1-!г!!1П1! 1(огаигета но делаги изобретений и открытий при Совете Министров СССР

Москва, )I(-35, Раушская наб., д. 4/5

Загорская типография онная мельница по авт. cB. ¹ 1);1794, отлпча>ои!аяся тем, что, с целью созд;.пшя пространственных колебаний камер для улучшеш!я IIL ремешивания загрузки, отвепстие в зксцентриковой втулке выполнено под углом и=-Ол — -10 к образу!оьцей ес нару кпой поверхности.

2. Мельница по п. 1, отли .аюп<аясл тем, 1Т0 камеры выполнены кон1 ческой формы.

3. Мельница по пп. 1 и 2, от.гичаюи!ряс..i ем, что противовесы выполнены с различной массой.
