Реферат



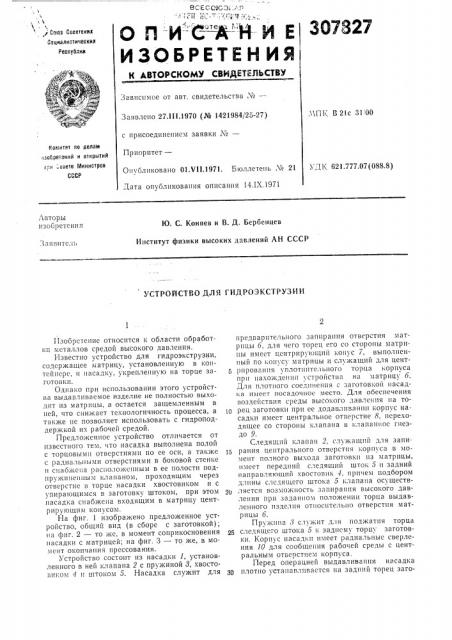

В"- C C}r.

Л И"С - А- - Н- И

1 т 1 ь, т Со!аз Соаетскик

Сациалистическик

Республик

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹â€”.ЧПК В 2ic 31 00

Заявлено 27.1 I I.1970 (№ 1421984/25-27) с присоединением заявки ¹â€”

Приоритет—

Опубликовано 01.ЧII.1971. Бюллетень ¹ 21

1(актитет па делати азааретоиий и открытий три свете Министров

СССР

УДК G21.777.07(088.8) Дата опубликования описания 14.IX.1971

Лвторы изобретения

Ю. С. Коняев и В. Д. Бербенцев

Институт физики высоких давлений АН СССР

Заявитель

УСТРОЙСТВО ДУ1Я ГИДРОЗКСТРУЗИИ

11зобрстепие относится к области обработки металлов средой высокого давления.

Известно устройство для гидроэкструзии, содержащее матрицу, установленную в конте!п1ерс, и насадку, укрепленную на торце заготовки.

Однако при использовании этого устройства выдавливаемое изделие не полностью выходит из матр1шы, а остается защемленным в пей, что снижает технологичность процесса, а также пе позволяет использовать с гидроподдержкой их рабочей средой.

Предложснпое устройство отличается от известного тем, что насадка выполнена полой с торцовыми отверстиями по ее оси, а также с радиальными отверстиями в боковой стенке и снаОжс1!а рас!10.10>конным В ее полости подпружиненным клапаном, проходящим через отверстие в торце насадки хвостовиком и с упирающимся в заготовку штоком, при этом насадка снабжена входящим в матрицу центрирующим конусом.

На фиг. 1 изображено предложенное устройство, общий вид (в сборе с заготовкой); па фиг. 2 — то же, в момент соприкосновения насадки с матрицеи; на фиг. 3 — то же, в момент окончания прессования.

Устройство состоит из насадки 1, установленного в ней клапана 2 с пружиной т, хвостовиком 4 и и!током 5. Насадка служит для предварительного заппраппя отверстия матрицы 6, для чего торец его со стороны матрицы имеет цснтрирующш! конус 7, выполненный по конусу матрицы и служащий для центрирования уплотпптельного торца корпуса прп нахождении устройсттта на матрицу 6.

Для плотного соединения с заготовкой насадка имеет посадочное место. Для обеспечения воздействия среды высокого давления па торец заготовки при се додавлпванпп корпус насадки имеет центральное отверстие Ь, переходящее со стороны клапана в клапапнос гнездо 9.

Следящий клапан 2, служащий для запирания центрального отверстия корпуса в момент полного выхода заготовки пз матрицы, имеет передний следящий шток 5 и задний направля1ощий хвостовик 4, причем подбором длины сле !!!щего штока 5 клапана осуществляется возможность запираппя высокого давления при задан11ом положении торца выдавленного изделия относительно отверстия матрицы 6.

Пружина 3 служит для поджатия торца следящего штока 5 к заднему торцу заготовки. Корпус насадки имеет радиальные сверления 10 для сообщения рабочей среды с центральным отверстием корпуса.

Перед операцией выдавливания насадка

3р плотно устапавлпгастся на задний торец заго307827

Предмет изобретения

10 Я Риг. 1 чРиг.2

Фиг..Х

Составитель А. Курович

Текред Л. В, Куклина Корректор 3. И. Тарасова

Редактор О. Юркова

Заказ 3989 Изд. М 93! Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Загорская типография товки, причем во избежание выталкивания заготовки Ilз посадочного места усилие сжатой пружины о менгнпе усилия посадки. В процессе выдавливания насадка вместе с задним торцом заготовки следует к матрице 6, находит на нее, центрируется конусом 7 в матрице и уплотняется по торцу (см. фиг. 2). Рабочая среда, проникая через отверстие 8, воздействует на торец заготовки и додавливает ее через матрицу. Одновременно подпружиненный клапан 2, следуя за торцом заготовки находит на клапанное гнездо и запирает высокое давление в контейнере в тот момент, когда заготовка полностью выдавлена из матрицы (см. фиг, 3).

Устройство для гидроэкструзии, содержащее матрицу, установленную в контейнере, и насадку, укрепленную на торце заготовки, отличаюи(ееся тем, что, с целью повышения надежности запирания матрицы в конце прессования, насадка выполнена полой с торцовыми отверстиями по ее оси, а также с радиаль 0 ными отверстиями в боковой стенке и снабжена расположенным в ее полости подпружиненным клапаном с проходящим через отверстие в торце насадки хвостовиком и с упирающимся в заготовку штоком, при этом насад 5 ка снабжена входящим в матрицу центрирующим конусом.
