Реферат



307838

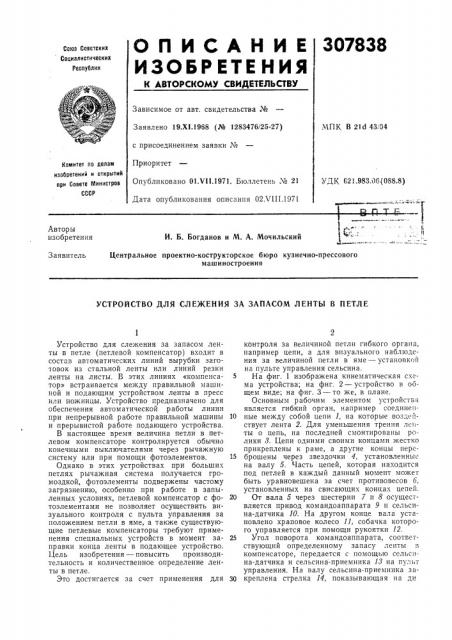

ОПИСАНИЕ

ИЗОБРЕТЕ НИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 19.XI.1958 (№ 1283476/25-27) с присоединением заявки №

Приоритет

Опубликовано 01,V11.1971. Бюллетень № 21

Дата опубликования описания 02Х111.1971

МП К В 21d 43!04

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 521.983.00(088.8) -1

Авторы изобретения

И. Б. Богданов и М. А. Мочильский

Центральное проектно-кострукторское бюро кузнечно-прессового машиностроения

Заявитель

УСТРОЙСТВО ДЛЯ СЛ Е)КЕН ИЯ ЗА ЗАПАСОМ ЛЕНТЫ В П ЕТЛ Е

Устройство для слежения за запасом ленты в петле (петлевой компенсатор) входит в состав автоматических линий вырубки заготовок из стальной ленты или линий резки ленты на листы. В этих линиях «компенсатор» встраивается между правильной машиной и подающим устройством ленты в пресс или ножницы. Устройство предназначено для обеспечения автоматической работы линии при непрерывной работе правильной машины и прерывистой работе подающего устройства.

В настоящее время величина петли в петлевом компенсаторе контролируется обычно конечными выключателями через рычажную систему или при помощи фотоэлементов.

Однако в этих устройствах при больших петлях рычажная система получается громоздкой, фотоэлементы подвержены частому загрязнению, особенно при работе в запыленных условиях, петлевой компенсатор с фотоэлементами не позволяет осуществить визуального контроля с пульта управления за положением петли в яме, а также существующие петлевые компенсаторы требуют применения специальных устройств в момент заправки конца ленты в подающее устройство.

Цель изобретения — повысить производительность и количественное определение ленты в петле.

Это достигается за счет применения для контроля за величиной петли гибкого органа, например цепи, а для визуального наблюдения за величиной петли в яме — установкой на пульте управления сельсина.

5 На фиг, 1 изображена кинематическая схема устройства; на фиг. 2 — устройство в общем виде; на фиг. 3 — то же, в плане.

Основным рабочим элементом устройства является гибкий орган, например соединеп10 ные между собой цепи 1, на которые воздействует лента 2. Для уменьшения трения лепты о цепь, на последней смонтированы ролики 8. Цепи одними своими концами жестко прикреплены к раме, а другие концы перс15 брошены через звездочки 4, установленные на валу 5, Часть цепей, которая находится под петлей в каждый данный момент может быть уравновешена за счет противовесов 6, установленных на свисающих концах цепей.

20 От вала 5 через шестерни 7 и 8 осуществляется привод командоаппарата 9 и сельсина-датчика 10. На другом конце вала установлено храповое колесо 11, собачка которого управляется при помощи рукоятки 12.

25 Угол поворота командоаппарата, соответствующий определенному запасу ленты в компенсаторе, передается с помощью сельсвна-датчика и сельсина-приемника 18 на пульт управления. На валу сельсина-приемника за30 креплена стрелка 14, показывающая на ди

307838 ске 15 зону допустимых пределов или непосредственно длину запасенной ленты.

Устройство работает следующим образом.

В начальный момент работы оно используется для заправки конца ленты в подающее устройство. Для этого храповая собачка при помощи рукоятки 12 вводится в зацепление с храповым колесом. Вал 5 вращается ключом, цепи натягиваются, и по ним производится заправка ленты 2 в подающее устройство. В это время цепи удерживаются неподвижно храповиком. После заправки конца ленты в подающее устройство цепи освобождаются поворотом рукоятки. В дальнейшем при работе устройства петля ленты своим весом нажимает «а цепи, перемещая их. Цепи через звездочки 4 вращают вал 5 и установленный на его конце командоаппарат .9 с сельсином-датчиком 10. Командоаппарат управляет скоростью привода правильной машины путем замыкания соответствующих конечных выключателей. При уменьшении петли они дают команду на увеличение скорости правильной машины, при увеличении петли — команду на уменьшение скорости правильной машины.

Максимальной величине, запасаемой в петлевом компенсаторе ленты, соответствует один оборот командоаппарата 9 (с учетом зон аварийного отключения) .

Предмет изобретения

Устройство для слежения за запасом ленты в петле между позициями обработки ленты, содержащее закрепленный на неподвижном основании сигнальный механизм, кинематически связанный с исполнительным органом правильной машины, отличающееся тем, что, с целью повышения производительности и определения количества ленты в петле, сигнальный механизм выполнен в виде гибких элементов, расположенных под петлей, одни концы которых жестко закреплены на неподвижном основании, и смонтированного на предусмотренном в устройстве валу сельсина-датчика, при этом другие концы гибких элементов перекинуты через установленные на упомянутом валу звездочки и

25 снабжены противовесами.

307838

@u2,.5

Составитель Ю. Краснокутский

Тсхред Л. Я. Левина Корректор Е. Н. Миронова

Редактор Л. Народная
