Реферат



° фВВ фсх вк;ерш теда%

yg «с?6 ч м неЮ

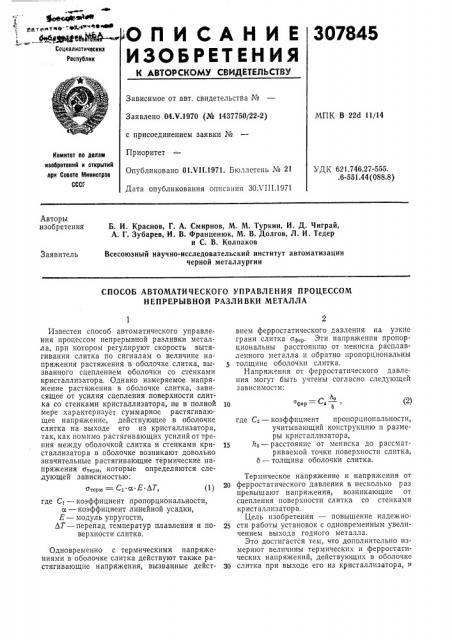

307845 ОПИСАНИЕ

ИЗОБРЕТЕН Ия с«м.т ет 9

4ебм 94ФФЪИЙ .

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 04.V.1970 (№ 1437750/22-2) с присоединением заявки №

Приоритет

Опубликовано 01.VII.1971. Бюллетень № 21

Дата опубликования описания ЗОХ111.1971

МПК В 22d 11/14

Комитет по делам изобретений и открытий лри Совете Иииистров

СССР

УДК 621.746.27-555. .6-551.44 (088.8) Авторы изобретения

Б. И. Краснов, Г. А. Смирнов, М. М. Туркин, И. Д. Чиграй, А. Г. Зубарев, И. В. Франценюк, М. В. Долгов, Л. И. Тедер и С. В. Колпаков

Всесоюзный научно-исследовательский институт автоматизации черной металлургии

Заявитель

СПОСОБ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ПРОЦЕССОМ

НЕПРЕРЫВНОЙ РАЗЛИВКИ МЕТАЛЛА о

Офир — i a в (2) 10

Известен способ автоматического управления процессом непрерывной разливки металла, при котором регулируют скорость вытягивания слитка по сигналам о величине напряжения растяжения в оболочке слитка, вызванного сцеплением оболочки со стенками кристаллизатора. Однако измеряемое напряжение растяжения в оболочке слитка, зависящее от усйлия сцепления поверхности слитка со стенками кристаллизатора, не в полной мере характеризует суммарное растягивающее напряжение, действующее в оболочке слитка на выходе его из кристаллизатора, так, как помимо растягивающих усилий от трения между оболочкой слитка и стенками кристаллизатора в оболочке возникают довольно значительные растягивающие термические напряжения oTeð которые определяются следующей зависимостью: отерм = С .а Е ЬТ, где С вЂ” коэффициент пропорциональности, а — коэффициент линейной усадки, Š— модуль упругости, ЬТ вЂ” перепад температур плавления и поверхности слитка.

Одновременно с термическими напряжениями в оболочке слитка действуют также растягивающие напряжения, вызванные действием ферростатического давления на узкие грани слитка аф,р. Эти напряжения пропорциональны расстоянию от мениска расплавленного металла и обратно пропорциональны толщине оболочки слитка.

Напряжения от ферростатического давления могут быть учтены согласно следующей зависимости: где C2 — коэффициент пропорциональности, учитывающий конструкцию и размеры кристаллизатора, 15 Йс — РасстоЯние от мениска до Рассматриваемой точки поверхности слитка, б — толщина оболочки слитка.

Термическое напряжение и напряжения от

20 ферростатического давления в несколько раз превышают напряжения, возникающие от сцепления поверхности слитка со стенками кристаллизатора.

Цель изобретения — повышение надежно2s сти работы установок с одновременным увеличением выхода годного металла.

Это достигается тем, что дополнительно измеряют величины термических и ферростатических напряжений, действующих в оболочке

З0 слитка при выходе его из кристаллизатора, и вычисляют по ходу разливки предельно допустимое растягивающее напряжение в оболочке отливаемого слитка для данной марки стали и его температуры. На основании полученной информации подсчитывают запас прочности материала оболочки слитка и путем воздействия на скорость его вытягивания этот запас прочности поддерживают на заданном предельном для данной марки стали уровне.

Ивов аР+ атерм + афер где К в запас прочности для материала оболочки слитка, (О) „— предельно допустимые растягивающие напряжения в оболочке слитка, () « — — Â(Tн — T„), где  — коэффициент, учитывающий марку разливаемой стали, Т„ — температура кристаллизации, T — температура поверхности слитка.

На чертеже изображена структурная схема системы управления, реализующая предлагаемый способ управления. жидкий металл 1 из промежуточной емкости 2 поступает в кристаллизатор 3, откуда затвердевающий слиток 4 вытягивается системой тянущих клетей 5.

Величина усилия сцепления F оболочки слитка со стенками кристаллизатора определяется с помощью датчиков б (например, тензометрических, встроенных в механизм качания кристаллизатора), а толщина оболочки слитка б на выходе из кристаллизатора — с помощью вычислительного устройства 7 по информации от датчика 8 температуры TÄr охлаждающей воды на входе кристаллизатора, датчика 9 температуры Т,„, охлаждающей воды на выходе из кристаллизатора, датчика

10 расхода Q воды на охлаждение кристаллизатора, датчика 11 температуры TM жидкого металла 1 в промежуточной емкости 2, сравнивающего устройства 12, определяющего температуру перегрева Т„р разливаемого металла над температурой кристаллизации Т„, датчика 18 скорости вытягивания (например, тахогенератора) и датчика 14 температуры поверхности слитка Т, на выходе из кристаллизатора.

Вычислительное устройство 7 осуществляет следующую операцию:

Q(Tebir вх) (4)

1 тьФ где р — периметр слитка, V — скорость, 7 — плотность металла, q > — скрытая теплота затвердевания с учетом физической теплоты затвердевания оболочки.

В результате получаем искомое значение толщины корочки на выходе из кристаллизатора.

307845

Сигнал с вычислительного устройства 7 и от датчика б поступает на вход устройства

15, осуществляющего операцию деления

ap-— (5)

6 1 где l — периметр слитка также вводится на вход устройства 15. На выходе устройства 15 получаем искомое значение, o — растягивающее напряжение в оболочке слитка от сил сцепления оболочки слитка 4 с поверхностью кристаллизатор а 8.

15

От датчика 14 температуры поверхности слитка под кристаллизатором сигнал поступает на устройство 1б, определяющее величиНУ ТЕРМИЧЕСКИХ НаПРЯжЕНИй Оуерм, ДЕЙСТВУЮ

20 щих в оболочке слитка 4. Величина термических напряжений может быть определена, например, по формуле

Отери =А (7 н Ta) > (6) 25 где А — коэффициент, учитывающий марку разливаемой стали.

Устройство 17 определяет величину напряжения от ферростатического давления по ин30 формации о толщине оболочки слитка и расстоянию от мениска расплавленного металла до точки измерения напряжения, которое может быть введено в устройство 17 постоянно либо от датчика уровня (на чертеже не пока35 зан) .

С выхода устройств 15, 15, 17 сигналы по. ступают на входы устройства 18, определяющего полное значение растягивающих усилий, 40 действующих в оболочке слитка

Ос ум = О + Отер:а + Офер (7)

С выхода датчика 14 сигнал поступает на вход устройства 19, определяющего величину

45 предельно допустимых растягивающих, согласно формуле (3) .

Предмет изобретения

Способ автоматического управления процессом непрерывной разливки металла путем регулирования скорости вытягивания слитка по сигналу о величине напряжения растяже55 ния в оболочке слитка, вызванного сцеплением оболочки со стенками кристаллизатора, отличающийся тем, что, с целью повышения надежности работы установки и увеличения выхода годного металла, дополнительно измеря60 ют величины термических и ферростатических напряжений в оболочке слитка и определяют величину запаса прочности для материала оболочки слитка, на основании которого производят регулирование скорости вытягивания

65 слитка.
