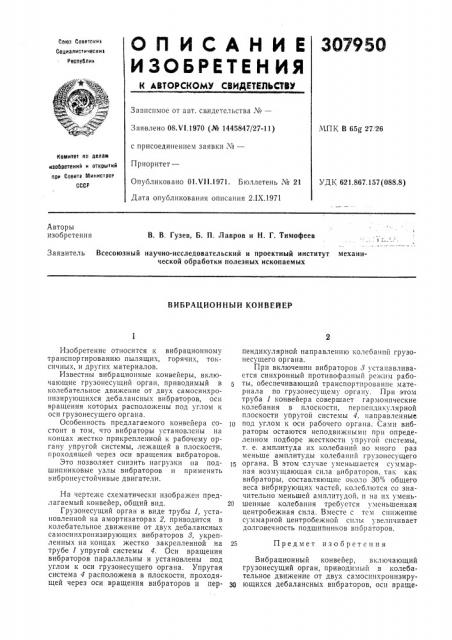

ОПИСАНИЕ 30795О

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеотски

Содиалистическив республик

Зависимое от авт, свидетельства №вЂ”

Зачвлено 08.VI.1970 (№ 1445847/27-11) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 01.VII.1971. Бюллетень № 21

Дата опубликования описания 2.IX.1971

МПК В 65g 27, 26

Номитет 00 делам изобретений и открытий ори Совете Министров

СССР

УДК 621.867.157(088.8) Авторы изобретения

В. В. Гузев, Б. П. Лавров и H. Г. Тимофеев

Заявитель Всесоюзный научно-исследовательский и проектный институт механической обработки полезных ископаемых

ВИБРАЦИОННЫЙ КОНВЕЙЕР

Предмет изобретения

Изобретение относится к вибрационному транспортированию пылящих, горячих, токсичных, и других материалов.

Известны вибрационные конвейеры, включающие грузонесущий орган, приводимый в колебательное движение от двух самосинхронизирующихся дебалансных вибраторов, оси вращения которых расположены под углом к оси грузонесущего органа.

Особенность предлагаемого конвейера состоит в том, что вибраторы установлены на концах жестко прикрепленной к рабочему органу упругой системы, лежащей в плоскости, проходящей через оси вращения вибраторов.

Это позволяет снизить нагрузки на подшипниковые узлы вибраторов и применять вибронеустойчивые двигатели.

На чертеже схематически изображен предлагаемый конвейер, общий вид.

Грузонесущий орган в виде трубы 1, установленной на амортизаторах 2, приводится в колебательное движение от двух дебалансных самосинхронизирующих вибраторов 8, укрепленных на концах жестко закрепленной на трубе 1 упругой системы 4. Оси вращения вибраторов параллельны и установлены под углом к оси грузонесущего органа. Упругая система 4 расположена в плоскости, проходящей через оси вращения вибраторов и перпендикулярной направлению колебашгй грузонесущего органа.

При включении вибраторов 8 устанавливается синхронный противофазныи режим работы, обеспечивающий транспортирование материала по грузонесущему органу. При этом труба 1 конвейера совершает гармонические колебания в плоскости, перпендикулярной плоскости упругой системы 4, направленные

1р под углом к оси рабочего органа. Сами вибраторы остаются неподвижными при определенном подборе жесткости упругой системы, т. е. амплитуда их колебаний во много раз меньше амплитуды колебаний грузонесущего органа. В этом случае уменьшается суммарная возмущающая сила вибраторов, так как вибраторы, составляющие около 30 o общего веса вибрирующих частей, колеблются со значительно меньшей амплитудой, и на их умень20 шенные колебания требуется уменьшенная центробежная сила. Вместе с тсм снижение суммарной центробежной силы х велпчивает долговечность подшипников впбраторов.

Вибрационный конвейер, включающий грузонесущий орган, приводимый в колебательное движение от двух самосинхронизиру3р ющихся дебалансных впбраторов, оси враще307950

Составитель Л. Яновская

Техред Е. Борисова Корректор Т. А. Китаева

Редактор 3. Овчаренко

Заказ 3910 Изд. № 932 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 3(-35, Раушская наб., д. 4/5

Загорская типография ния которых расположены под углом к оси грузонесущего органа, отличающийся тем, что, с целью снижения нагрузок на подшипниковые узлы вибраторов и возможности применения вибронеустойчивых двигателей, вибраторы установлены на концах жестко прикрепленной к рабочему органу упругой системы, лежащей в плоскости, проходящей через оси вращения вибраторов.
