Глазурь для керамических изделий

Глазурь для керамических изделий

Иллюстрации

Показать все

Реферат



!

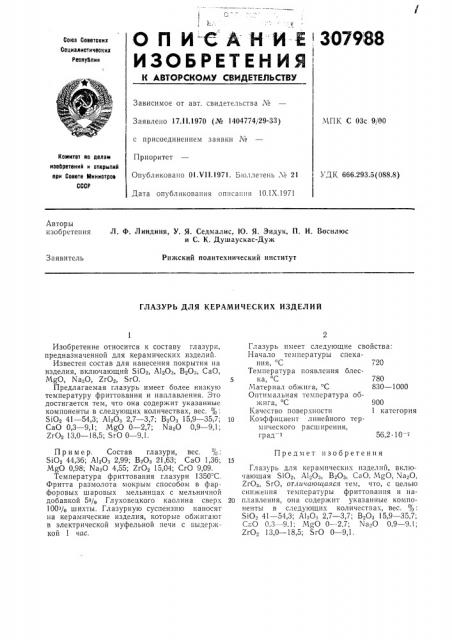

О П И (-: А Н И-Е! 3079 88

ИЗОЫРИт ЕН И Я

Союэ Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 17.11.1970 (№ 1404774/29-33) с присоединением заявки №

Приоритет

Опубликовано 01.VI1,1971. Бюллетень ¹ 21

Дата опубликования описания IО,IX.1971

МПК С 03с 9/00

Комитет оо делам иаооретений и открытий при Совете Министров

СССР

УДК 666.293.5(088.8) Авторы изобретения

Л. Ф. Линдиня, У. Я. Седмалис, Ю. Я. Эидук, П. И. Восилюс и С. К. Душаускас-Дуж

Рижский политехнический институт

Заявитель

ГЛАЗУРЪ ДЛЯ КЕРАМИЧЕСКИХ ИЗДЕЛИЙ

Предмет изобретения

Изобретение относится к составу глазури, предназначенной для керамических изделий.

Известен состав для нанесения покрытия на изделия, включающий SIO, AI Os, В20З, СаО, MgO, Na2O, ZrOs, SrO.

Предлагаемая глазурь имеет более низкую температуру фриттования и наплавления. 3То достигается тем, что она содержит указанные компоненты в следующих количествах, вес. сгс:

810в 41 — 54,3; А120З 2,7 — 3,7; ВсОа 15,9 — 35,7;

СаО 0,3 — 9,1; MgO 0 — 2,7; Na20 0,9 — 9,1;

Zr0s 13,0 — 18,5; SrO 0 — 9,1.

Пример. Состав глазури, вес.

SION 44,36; А120з 2,99; В20з 21,63; СаО 1,36;

MgO 0,98; NasO 4,55; Zr02 15,04; CrO 9,09.

Температура фриттования глазури 1350"С.

Фритта размолота мокрым способом в фарфоровых шаровых мельницах с мельничной добавкой 5% Глуховецкого каолина сверк

100% шихты, Глазурную суспензию наносят на керамические изделия, которые обжигают в электрической муфельной печи с выдержкой 1 час.

Глазурь имеет следующие свойства:

Начало температуры спекания, С 720

Температура появления блеска, С 780

Материал обжига, С 830 †10

Оптимальная температура обжига, С 900

Качество поверхности 1 категория

Коэффициент линейного термического расширения, град 56,2 10

Глазурь для керампческик изделий, включающая SiOs, А1 0з, В Оз, Са0, МдО, NasO, ZrO, SrO, отгичаюгггаяся тем, что, с целью снижения температуры фриттования и на20 плавления, она содержит указанные компоненты в следующих количествак, вес.

ЯОг 41 — 54,3; А1 0а 2,7 — 3,7; BsOs 15,9 — 35,7;

СаО 0,3 — 9,1; МдО 0 — 2,7; Na O 0,9 — 9,1;

ХгО, 13,0 — 18,5; 5гО 0 — 9,1.
