Полимерная колшозиция на основе полистирола и сополимера бутадиена и стирола
Патент 308027
Авторы
Классы МПК
Полимерная колшозиция на основе полистирола и сополимера бутадиена и стирола
Иллюстрации
Реферат
ЗОЗО27

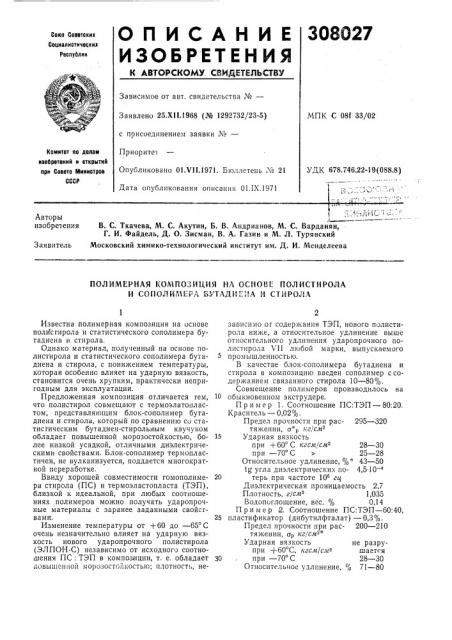

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ, СВМДЕТЕЛЬСТВУ
Союз Соеетских
Социалистических
Республик
Зависимое от авт. свидетельства №вЂ”
Заявлено 25.Х11.1968 (№ 1292732/23-5) МПК C 081 33/02 с присоединением заявки №вЂ”
Приорите (Опубликовано 01.VII.!971. Бюллетень ¹ 21
Дата опубликования описания 01.1Х.1971
Комитет по делам изооретеиий и открытий при Сосете Мииистрае
СССР
УДК 678.746.22-19(088.8) !
Авторы изобре1ения
В. С. Ткачева, М. С. Акутин, Б. В. Андрианов, М. С. Варданян, Г. И. Файдель, Д. О. Зисман, В. А. Газин и М. Л. Турянский
Московский химико-технологический институт им. Д. И. Менделеева
Заявитель
ПОЛИМЕРНАЯ КОМПОЗИЦИЯ НА ОСНОВЕ ПОЛИСТИРОЛА
И СОПОЛИМЕРА БУТАД14ЕНА И СТИРОЛА
20
Известна полимерная композиция на основе полисгирола и статистического сополимера бутадиена и стирола.
Однако материал, полученный на основе полистирола и статистического сополимера бутадиена и стирола, с понижением температуры, которая особенно влияет на ударную вязкость, становится очень хрупким, практически непригодным для эксплуатации.
Предложенная композиция отличается гем, что полистирол совмещают с термоэлатопластом, представляющим блок-сополимер бутадиена и стирола, который по сравнению со статисгическим бутадиен-стирольным каучуком обладаег повышенной морозостойкостью, более низкой усадкой, отличными диэлектрическими свойствами. Блок-сополимер термопластичен, не вулканизуется, поддается многократной переработке.
Ввиду хорошей совместимости гомополимера стирола (ПС) и термоэластопласта (ТЭП), близкой к идеальной, при любых соотношениях полимеров можно получать ударопрочные материалы с заранее заданными свойствами.
Изменение температуры от +60 до — 65 С очень незначительно влияет на ударную вязкость нового ударопрочного полистирола (ЭЛПОН-С) независимо от исходного соотношения ПС: ТЭП в композиции, т. е. обладает повышенной морозостойкостью; плотность, независимо or содержания ТЭП, нового полистирола ниже, а относительное удлинение выше относительного удлинения ударопрочного полистирола Ъ 11 любой марки, выпускаемого
5 промышленностью.
В качестве блок-сополимера бутадиена и стирола в композицшо введен сополимер ссодержанием связанного стирала 10 — 80%.
Совмещение полимеров производилось на
10 обыкновенном экструдере, П р и и е р 1. Соотношение ПС:ТЭП вЂ” 80:20.
Краситель — 0,02%.
Предел прочности при рас- 295 †3 тяжении, о- р кг/см
Ударная вязкость при +60 С кгслт/см 28 — 30 при — 70 С» 25 — 28
Относительное удлинение, %" 43 — 50
tg угла диэлектрических по- 4,510 4 терь при частоте 10 гц
Диэлектрическая проницаемость 2,7
Плотность, г/слтз 1,035
Водопоглощение, вес. % 0,14
Пример 2. Соотношение ПС:ТЭП вЂ” 60:40, 25 пластификатор (дибутилфталат) — 0,3%.
Предел прочности при рас- 200 — 210 тяжении, ор кг/см "
Ударная вязкость не разрупри +60 С, кгсл /см- шается
30, при — 70 С 28 — 30
Относительное удлинение, % 71 — 80
308027
Предмет изобретения
Составитель А. Кулакова
Редактор T. Загребельная Техред 3. Н. Тараненко Корректор О. И. Волкова
Заказ 2227/11 Изд. М 946 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, K-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
tg угла диэлектрических по- 7,810 — 4 терь при частоте 10 га
Диэлектрическая проницаемость 2,7
Плотность, г/см * 1,015
Водопоглощение, вес. % 0;21
Пример 3. Соотношение 1С:ТЭП вЂ” 40:60, наполнитель — двуокись титана Т10 — 0,3%, Предел прочности при рас-; 150 †1 тяжении, ор кг/сме *
Ударная вязкость не разрупри +60 С кгсм/см шается и р и — 70 С „28 — 30
Относительное удлинение, % 1180
tg угла диэлектрических по- 1,03 10 а терь при частоте 10 г14
Диэлектрическая проницаемость 2,7
Плотность, г/см " 0,999
Водопоглошение, вес. % 0,21
Пример 4. Соотношение ПС:ТЭП вЂ” 28:80.
Предел прочности при рас- 140 †1 тяжении, ор кг/сме ".
Ударная вязкость не разрупри +60 С кгсм/см шается при — 70 С не разрушается
Относительное удлинение, %* 2500
tg угла диэлектрических по- 1,1 10 — а терь при частоте 10 гц
Диэлектрическая проницаемость 2,7
Плотность, г/см * 0,984
Водопоглощение, вес. % 0,19
" Испытания произвфдились на образцах, изготов .ленных методом компрессионного прессования, при скорости растяжения 5С мм/мин.
ЭЛПОН-С перерабатывается литьем под давлением, прессованием, экструзией, вакуумформованием.
1. Полимерная композиция на.основе полистирола и сополимера бутадиена и стирола, отличающаяся тем, что, с целью улучшения физико-механических свойств композиции, в ка20 честве сополимера введен блок-сополимер бутадиена и стирола.
2. Композиция по п. 1, отличающаяся тем, что в качестве сополимера введен блок-сополимер бутадиена и стирола с содержанием
25 связанного стирала 10 — 80% в количестве 10—
90 вес %
