A8T0PGH0E СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

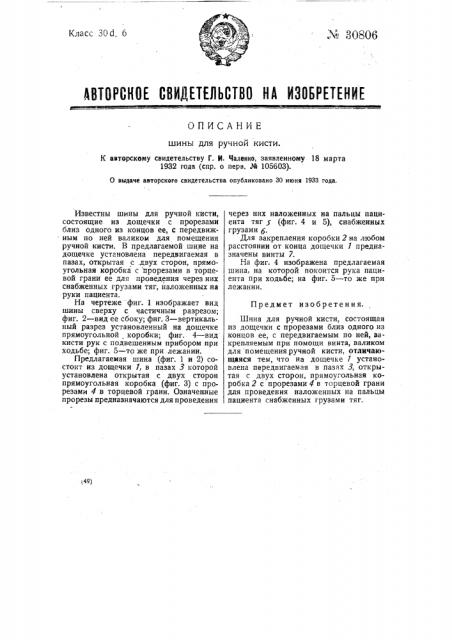

ОПИСАНИЕ шины для ручной кисти.

К авторскому свидетельству Г. И. Чаленко, заявленному 18 марта

1932 года (спр. о нерв. М 105603).

О выдаче авторского свидетельства опубликовано 30 июня 1933 года.

Предмет изобретения.

Известны шины для ручной кисти, состоящие из дощечки с прорезами близ одного из концов ее, с передвижным по ней валиком для помещения ручной кисти. В предлагаемой шине на дощечке установлена передвигаемая в пазах, открытая с .двух сторон, прямоугольная коробка с прорезами в торцевой грани ее для проведения через них снабженных грузами тяг, наложенных на руки пациента.

На чертеже фиг. 1 изображает вид шины сверху с частичным разрезом; фиг. 2 — вид ее сбоку; фиг. 3 — вертикальный разрез установленный на дощечке прямоугольной коробки; фиг. 4 — вид кисти рук с подвешенным прибором при ходьбе; фиг. 5 — то же при лежании.

Предлагаемая шина (фиг. 1 и 2) состоит из дощечки 7, в пазах 3 которой установлена открытая с двух сторон прямоугольная коробка (фиг. 3) с прорезами 4 в торцевой грани. Означенные прорезы предназначаются для проведения через них наложенных на пальцы пациента тяг г (фиг. 4 и 5), снабженных грузами 6.

Для закрепления коробки 2 на любом расстоянии от конца дощечки 7 предназначены винты 7.

На фиг. 4 изображена предлагаемая шина, на которой покоится рука пациента при ходьбе; на фиг. 5 — то же при лежании.

Шина для ручной кисти, состоящая из дощечки с прорезами близ одного из концов ее, с передвигаемым по ней, закрепляемым при помощи винта, валиком для помещения ручной кисти, отличающаяся тем, что на дощечке 7 установлена передвигаемая в пазах 3, открытая с двух сторон, прямоугольная коробка 2 с прорезами 4 в торцевой грани для проведения наложенных на пальцы пациента снабженных грузами тяг.
