Способ производства углеродистой стали

Способ производства углеродистой стали

Иллюстрации

Показать все

Реферат

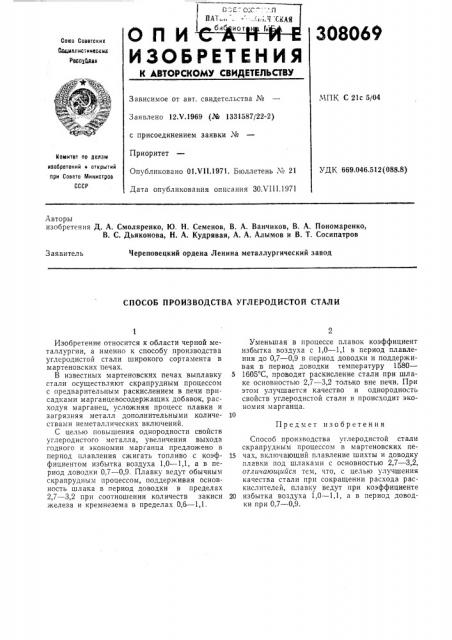

.= -,с.с-: ..л

1IAl-- . - . ë CRAH

308069 би иот

Союз Советских

Сацмелист иивовид

Рвоотблюк

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ф1

Л!ПК С 21с 5/04

Зависимое от авт. свидетельства ¹

Заявлено 12.V.1969 (¹ 1331587/22-2) с присоединением заявки «¹

Приоритет

Опубликовано 01.VII 1971. Бюллетень ¹ 21

Дата опубликования описания ЗОХ111.1971

Комитет оо делам изобретений и открытии лри Совете Министров

СССР

УДК 669.046.512(088.8) Авторы изобретения Д. А. Смоляренко, Ю. Н. Семенов, В. А. Ванчиков, В. А. Пономаренко, В. С. Дьяконова, Н. А. Кудрявая, А. А. Алымов и В. Т. Сосипатров

Череповецкий ордена Ленина металлургический завод

Заявитель

СПОСОБ ПРОИЗВОДСТВА УГЛЕРОДИСТОЙ СТАЛИ

Предмет изобретения

Изобретение относится к области черной металлургии, а именно к способу производства углеродистой стали широкого сортамента в мартеновских печах.

В известных мартеновских печах выплавку стали осуществляют скрапрудным процессом с предварительным раскислением в печи присадками марганцевосодержащих добавок, расходуя марганец, усложняя процесс плавки и загрязняя металл дополнительными количествами неметаллических включений.

С целью повышения однородности свойств углеродистого металла, увеличения выхода годного и экономии марганца предложено в период плавления сжигать топливо с коэффициентом избытка воздуха 1,0 — 1,1, а в период доводки 0,7 — 0,9. Плавку ведут обычным скрапрудным процессом, поддерживая основность шлака в период доводки в пределах

2,7 — 3,2 при соотношении количеств закиси железа и кремнезема в пределах 0,6 — 1,1.

Уменьшая в процессе плавок коэффициент избытка воздуха с 1,0 — 1,1 в период плавления до 0,7 — 0,9 в период доводки и поддерживая в период доводки температуру 1580—

5 1605 С, проводят раскисление стали при шлаке основностью 2,7 — 3,2 только вне печи. При этом улучшается качество и однородность свойств углеродистой стали и происходит экономия марганца.

Способ производства углеродистой стали скрапрудным процессом в мартеновских пе15 чах, включающий плавление шихты и доводку плавки под шлаками с основностью 2,7 — 3,2, отличающийся тем, что, с целью улучшения качества стали при сокращении расхода раскислителей, плавку ведут при коэффициенте

20 избытка воздуха 1.0 — 1.1, а в период доводки при 0,7 — 0,9.
