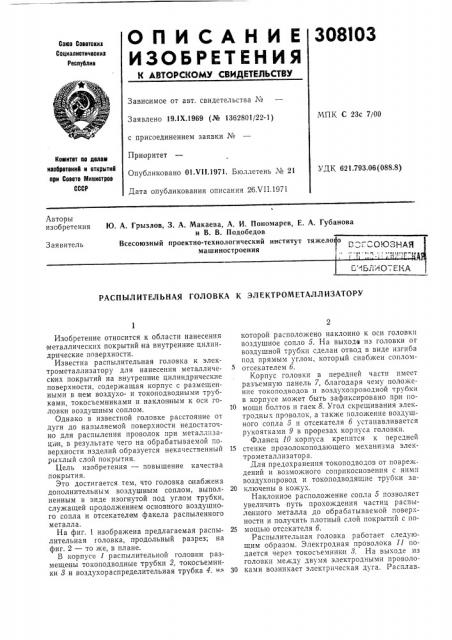

О П И С А Н И Е 308103

ИЗО6РЕТ ЕН ИЯ

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

Союз Советски»

Социалистичвскиз

Республик

Зависимое от авт. свидетельства ¹

МПК С 23с 7/00

Заявлено 19.1Х.1969 (№ 1362801/22-1) с присоединением заявки ¹

Приоритет

Опубликовано 01.VII 1971. Бюллетень № 21

Дата опубликования описания 26ХП.1971

Комитет аа делам изобретений и открытий при Совете Министров

СССР

УДК 621 793 06(088 8) Авторы изобретения

А Губанова

Ю. А. Грызлов, 3. А. Макаева, А. И. Пономарев, Е. и В. В. Подобедов

Всесоюзный проектно-технологический институт машиностроения тяжело

Заявитель

D Г О ОЗНАЯ

С "БЛХО, ЕЕА

РАСП Ь1Л ИТЕЛ ЬНАЯ ГОЛОВКА К ЭЛ ЕКТРОМЕТАЛЛ ИЗАТОРУ

Изобретение относится к области нанесения металлических покрытий на внутренние цилиндрические поверхности.

Известна распылительная головка к электрометаллизатору для нанесения металлических покрытий на внутренние цилиндрические поверхности, содержащая корпус с размещенными в нем воздухо- и токоподводными трубками, токосъемниками и наклон|ным к оси головки воздушным соплом.

Однако в известной головке расстояние от дуги до напыляемой поверхности недостаточно для распыления проволок при металлпзации, в результате чего на обрабатываемой поверхности изделий образуется некачественный рыхлый слой покрытия.

Цель изобретения — повышение качества покрытия.

Это достигается тем, что головка онабжена дополнительным воздушным соплом, выполненным в виде изогнутой под углом трубки, служащей продолжением основного воздушного сопла и отсекателем факела распыленного металла.

На фиг. 1 изображена предлагаемая распылительная головка, продольный разрез; на фиг. 2 — то же, в плане.

В корпусе 1 распылительной головки размещены токоподводные трубки 2, токосъемники 3 и воздухораспределительная трубка 4. ня которой расположено наклонно к оси головки воздушное сопло 5. На выходе из головки от воздушной трубки сделан отвод в виде изгиба под прямым углом, который снабжен сопломотсекателем 6.

Корпус головки в передней части имеет разъемную панель 7, благодаря чему положение токоподводов и воздухопроводной трубки в корпусе может быть зафиксировано при по10 мощи болтов и гаек 8. Угол скрещивания электродных проволок, а также положение воздушного сопла 5 и отсекателя 6 устанавливается рукоятками 9 в прорезах корпуса головки.

Фланец 10 корпуса крепится к передней

15 стенке проволокоподающего механизма электрометаллизатора.

Для предохранения токоподводов от повреждений и возможного соприкосновения с ними воздухопровод и токоподводящпе трубки за20 ключены в кожух.

Наклонное расположение сопла 5 позволяет увеличить путь прохождения частиц распыленного металла до обрабатываемой поверхности и получить плотный слой покрытий с по25 мощью отсекателя 6.

Распылительная головка работает следующим образом. Электродная проволока 11 подается через токосъемники 8. На выходе из головки между двумя электродными проволо30 ками возникает электрическая дуга. Расплав308103

Предмет изобретения а иг. Г

Составитель Б. Либерман

Редактор Т. Фадеева Тскрсд Л. А. Камышникова Корректор Л. Б. Бадылама

Заказ 2048/2 Изд. ¹ 909 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, iK-35, Раушская наб., д. 4j5

Типография, пр. Сапунова, 2 ленный металл распыляется сжатым воздухом, выходящим из сопла 5. Отсекатель на определенном расстоянии от дуги изменяет направление полета распыленных частиц металла и на носит их плотным слоем на поверхность „"стали.

Распылительная головка к электрометаллизатору для нанесения металлических покрытий на внутренние цилиндрические поверхности, содержащая корпус с размещенными в нем воздухо- и токоподводными трубками, токосъемниками и наклонным к оси головки воз5 душным соплом, отличающаяся тем, что, с целью повышения качества покрытия, головка снабжена дополнительным воздушным соплом, выполненным в виде изогнутой под углом трубки, служащей продолжением основного воз10 душного сопла и отсекателем факела распыленного металла.
