3081О6

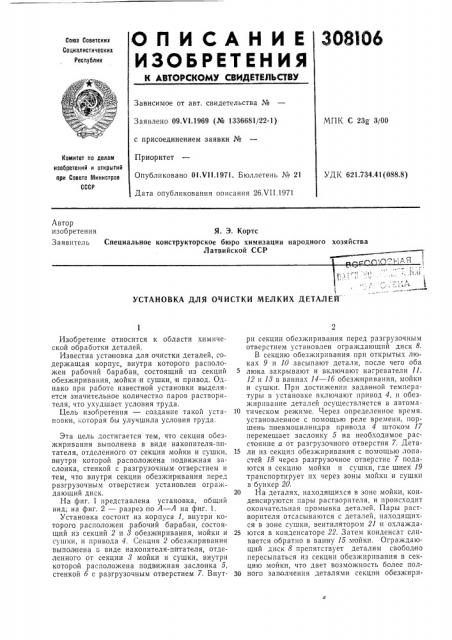

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 09.VI.1969 (№ 1336681/22-1) с присоединением заявки Ю

Приоритет

Опубликовано 01.Vll.1971. Бюллетень ¹ 21

Дата опубликования описания 26ХП.1971

МПК С 23О 3/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.734.41(088.8) Автор изобретения Я. Э. Кортс

Заявитель Специальное конструкторское бюро химизации народного хозяйства

Латвийской ССР

r Р 1

УСТАНОВКА ДЛЯ ОЧИСТКИ МЕЛКИХ ДЕТАЛЕЙ

Изобретение относится к области химической обработки деталей.

Известна установка для очистки деталей, содержащая корпус, внутри которого расположен рабочий барабан, состоящий из секций обезжиривания, мойки .и сушки, m привод. Однако при работе известной установки выделяется значительное количество паров растворителя, что ухудшает условия труда.

Цель изобретения — создание такой установки, которая бы улучшила условия труда.

Эта цель достигается тем, что секция обезжиривания выполнена в виде накопителя-питателя, отделенного от секции мойки и сушки, внутри которой расположена подвижная заслонка, стенкой с разгрузочным отверстием и тем, что внутри секции обезжир ивания перед разгрузочным отверстием установлен ограждающий диск.

На фиг. 1 представлена установка, общий вид; на фиг. 2 — разрез по А — А на фиг. 1.

Установка состоит из корпуса 1, внутри которого расположен рабочий барабан, состоящий из секций 2 и 3 обезжиривания, мойки и сушки, и привода 4. Секция 2 обезжиривания выпол нена в виде накопителя-питателя, отделенного от секции 8 мойки и сушки, внутри которой расположена подвижная заслонка 5, стенкой б с разгрузочным отверстием 7. Внутри секции обезжиривания перед разгрузочным отверстием установлен ограждающий диск 8.

В секцию обезжиривания при открытых люках 9 и 10 засыпают детали, после чего оба люка закрывают и включают нагреватели 11, 12 и 13 в ваннах 14 — 1б обезжиривания, мойки и сушки. При достижении заданной температуры в установке включают привод 4, и обезжирпвание деталей осуществляется в автома10 тическом режиме. Через определенное время. установленное с помощью реле времени, поршень пневмоцилиндра привода 4 штоком 17 перемещает заслонку 5 на необходимое расстояние а от разгрузочного отверстия 7. Дета15 ли из секци < обезжиривания с помощью лопастей 18 через разгрузочное отверстие 7 подаются в секцию мойки и сушки, где шнек 19 транспортирует их через зоны мойки и сушки в бункер 20.

2О На деталях, находящихся в зоне мойки, конденсируются пары растворителя, и происходит окончательная промывка деталей. Пары растворителя отсасываются с деталей, находящихся в зоне сушки, вентилятором 21 и охлажда25 ются в конденсаторе 22. Затем конденсат сливается обратно в ванну 15 мойки. Ограждающий диск 8 препятствует деталям свободно пересыпаться из секции обезжиривания в секцию мойки, что дает возможность более пол30 ного заполнения деталями секции обезжири3081О6

Предмет изобретения

Редактор Т. Фадеева Текред А. А. Камышиикова Корректор Л. Б. Бадылама

Заказ 2048/3 Изд. № 909 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская иаб., д. 4/5

Типография, пр, Сапунова, 2 вания и, следовательно, достигается лучшее ее использование в качестве накопителя-питателя.

1. Установка для очистки мелких деталей, содержащая корпус, внутри которого расположен рабочий барабан, состоящий из секций обезжиривания, мойки и сушки, и привод, отличающаяся тем, что, с целью улучшения условий труда, секция обезжиривания выполнена в виде накопителя-питателя, отделенного стенкой с разгрузочным отверстием от секции мойки и сушки, внутри которой расположена подвижная заслонка.

2. Установка по п. 1, отлича ощаяся тем, что внутри секции обезжиривания перед pa3rpyзочным отверстием установлен ограждающий

10 диск.
