Устройство для выдергивания костылей

Устройство для выдергивания костылей

Иллюстрации

Показать все

Реферат

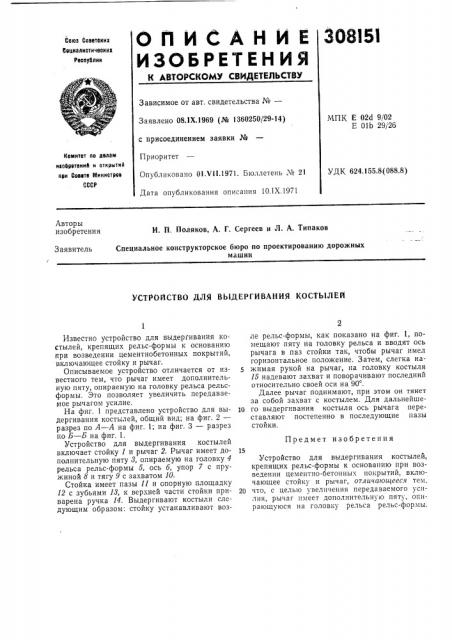

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

308lSl

Gaea Советеиих

Ювциалиетичееиих

Рееиублин

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 08.1Х.1969 (М 1360250/29-14) с присоединением заявки №

Приоритет

Опубликовано 01.Ч11 1971. Бюллетень Ua 21

Дата опубликования описания IО.IX.1971

МПК Е 02ci 9/02

Е 01b 29/26

Комитет оо лолам иаоервтвииЛ и открытий ори Совете Миииотров

СССР

УДК 624,155.8(088.8) Авторы изобретения

И. П, Поляков, А. Г. Сергеев и Л. А. Типаков

Заявитель

Специальное конструкторское бюро по проектированию дорожных машин

УСТРОЙСТВО ДЛЯ ВЬ1ДЕРГИВАНИЯ КОСТЪ|Л|-"Й

Предмет изобретения

Известно устройство для выдергивания костылей, крепящих рельс-формы к основанию при возведении цементнобетонных покрытий, включающее стойку и рычаг.

Описываемое устройство отличается от известного тем, что рычаг имеет дополнительную пяту, опираемую на головку рельса рельсформы. Это позволяет увеличить передаваемое рычагом усилие.

На фиг. 1 представлено устройство для выдергивания костылей, общий вид; на фиг. 2— разрез по А — А на фиг. 1; на фиг. 3 — разрез по Б — Б на фиг. 1.

Устройство для выдергивания костылей включает стойку 1 и рычаг 2. Рычаг имеет дополнительную пяту 8, опираемую на головку 4 рельса рельс-формы 5, ось б, упор 7 с пружиной 8 и тягу 9 с захватом 10.

Стойка имеет пазы ll и опорную площадку

12 с зубьями 13, к верхней части стойки приварена ручка 14. Выдергивают костыли следующим образом: стойку устанавливают возле рельс-формы, как показано на фиг. 1, помещают пяту на головку рельса и вводят ось рычага в паз стойки так, чтобы рычаг имел горизонтальное положение. Затем, слегка нажимая рукой на рычаг, на головку костыля

15 надевают захват и поворачивают последний относительно своей оси на 90 .

Далее рычаг поднимают, при этом он тянет за собой захват с костылем. Для дальнейше1О го выдергивания костыля ось рычага переставляют постепенно в последующие пазы стойки.

Устройство для выдергивания костылей, крепящих рельс-формы к основанию при возведении цементно-бетонных покрытий, включающее стойку и рычаг, отличающееся тем, 20 что, с целью увеличения передаваемого усилия, рычаг имеет дополнительную пяту, опирающуюся на головку рельса рельс-формы, А-Я

Составитель Л. Старосельская

Редактор Г. Яковлева Техред А. А. Камышникова Корректор О, И. Волкова

Заказ 2350/3 Изд. № 998 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
