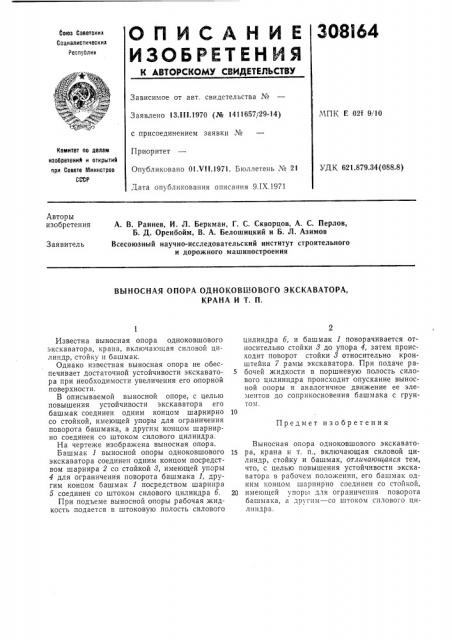

О П И С A Н И Е 308I64

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслтблик

Зависимое от авт. свидетельства М

МПК Е 02f 9/10

Заявлено 13.II I.1970 (№ 1411657/29-14) с присоединением заявки М

Приоритет

Опубликовано 01.VII.1971. Бюллетень No 21

Дата опубликования описания 9.IX.1971

Комитет оо делам изобретений и открытий лри Совете Министров

CAP

УДК 621.879.34 (088.8) Авторы изобретения

А. В. Раннев, И. Л. Беркман, Г. С. Скворцов, А. С. Перлов, Б. Д. Оренбойм, В. А. Белошицкий и Б. Л. Азимов

Всесоюзный научно-исследовательский институт строительного и дорожного машиностроения

Заявитель

ВЫНОСНАЯ ОПОРА ОДНОКОВИОВОГО ЭКСКАВАТОРА, КРАНА И Т. П.

Предмет изобретения

Известна выносная опора одноковшового экскаватора, крана, включающая силовой цилиндр, стойку и башмак.

Однако известная выносная опора не обеспечивает достаточной устойчивости экскавато- 5 ра при необходимости увеличения его опорной поверхности.

В описываемой выносной опоре, с целью повышения устойчивости экскаватора его башмак соединен одним концом шарнирно N со стойкой, имеющей упоры для ограничения поворота башмака, а другим концом шарнирно соединен со штоком силового цилиндра.

На чертеже изображена выносная опора.

Башмак 1 выносной опоры одноковшового 15 экскаватора соединен одним концом посредством шарнира 2 со стойкой 8, имеющей упоры

4 для ограничения поворота башмака 1, другим концом башмак 1 посредством шарнира

5 соединен со штоком силового цилиндра б. 20

При подъеме выносной опоры рабочая жидкость подается в штоковую полость силового цилиндра б, и башмак 1 поворачивается относительно стойки 8 до упора 4, затем происходит поворот стойки 8 относительно кронштейна 7 рамы экскаватора. При подаче рабочей жидкости в поршневую полость силового цилииндра происходит опускание выносной опоры и аналогичное движение ее элементов до соприкосновения башмака с грунтом.

Выносная опора одноковшового экскаватора, крана и т. п., включающая силовой цилиндр, стойку и башмак, отличающаяся тем, что, с целью повышения устойчивости экскаватора в рабочем положении, его башмак одним концом шарнирно соединен со стойкой, имеющей упоры для ограничения поворота башмака, а другим — со штоком силового цилиндра.

308164

Составитель Б, Спивак

Техред А. А. Камышникова Корректор Л. Б. Бадылама

Редактор Е. Дайч

Типография, пр. Сапунова, 2

Заказ 2452/5 Изд. Хо 999 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5
