Алмазная коронка
Иллюстрации
Реферат

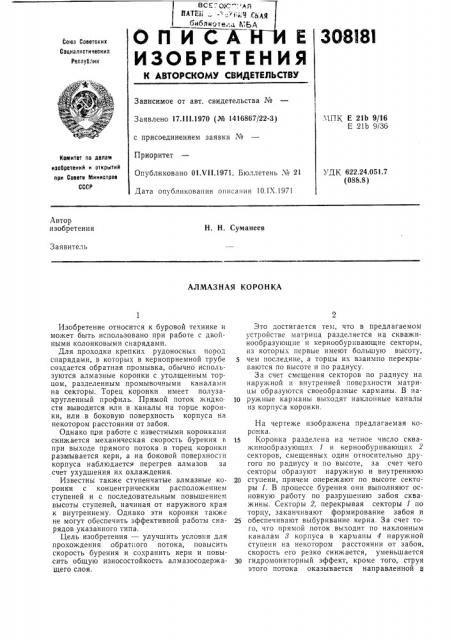

О П
ИЗОБРЕТЕНИЯ
3O8l8l
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства зле
Заявлено 17.111.1970 (М 1416867/22-3) с присоединением заявки чр
Приоритет
Опубликовано 01.V11.1971. Бюллетень Хе 21
Дата опубликования описания 1О.!Х.1971
ЧПК E 21Ь 9/16
E 21b 9/36
Комитет по делам изобретений н открытий прн Совете отнннстров
СССР
УДК 622.24.051.7 (088.8) Автор изобретения
Н. Н. Суманеев
Заявитель
АЛМАЗНАЯ КОРОНКА
Изобретение относится к буровой технике и может быть использовано при работе с двойными колонковыми снарядами.
Для проходки крепких рудоносных пород снарядами, в которых в керноприемной трубе создается обратная промывка, обычно используются алмазные коронки с утолщенным торцом, разделенным промывочными каналами на секторы. Торец коронки имеет полузакругленный профиль. Прямой поток жидко сти выводится или в каналы на торце коронки, или в боковую поверхность корпуса на некотором расстоянии от забоя.
Однако при работе с известными коронками снижается механическая скорость бурения в при выходе прямого потока в торец коронки размывается керн, а на боковой поверхности корпуса наблюдается перегрев алмазов за счет ухудшения их охлаждения.
Известны также ступенчатые алмазные коронки с концентрическим расположением ступеней и с последовательным повышением высоты ступеней, начиная от наружного края к внутреннему. Однако эти коронки также не могут обеспечить эффективной работы снарядов указанного типа.
Цель изобретения — улучшить условия для прохождения обратного потока, повысить скорость бурения и сохранить керн и повысить общую износостойкость алмазосодержащего слоя.
Это достигается тем, что в предлагаемом устройстве матрица разделяется на скважинообразующпе и кернообуривающие секторы, из которых первые имеют большую высоту, 5 чем последние, а торцы их взаимно перекрываются по высоте и по радиусу.
За счет смещения секторов по радиусу на наружной и внутренней поверхности матрицы образуются своеобразные карманы. В IIa10 ружные карманы выходят наклонные каналы из корпуса коронки.
На чертеже изображена предлагаемая коронка.
15 Коронка разделена на четное число скважинообразующих 1 и кернообуривающих 2 секторов, смещенных один относительно другого по радиусу и по высоте, за счет чего секторы образуют наружную и внутреннюю
20 ступени, причем опережают по высоте секторы 1. В процессе бурения они выполняют основную работу по разрушению забоя скважины. Секторы 2, перекрывая секторы 1 по торцу, заканчивают формирование забоя и
25 обеспечивают выбуривание керна. За счет того, что прямой поток выходит по наклонным каналам > корпуса в карманы 4 наружной ступени на некотором расстоянии от забоя, скорость его резко снижается, уменьшается
3Q гидромониторный эффект, кроме того, струя этого потока оказывается направленной в
308181
Составитель В. Галкин
Редактор С. Ежкова
Техред А. А. Камышникова Корректор Л. Б. Бадылама
Заказ 2350 17 Изд. № 998 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 сторону от выбуриваемого керна и отделена от него секторами 2. Далее прямой поток разделяется, часть его идет к верху по кольцевому зазору скважина-снаряд, а часть обратным потоком проходит через коронку во внутрь керноприемной трубы.
Предмет изобретения
Алмазная коронка для двойных колонковых снарядов с обратной промывкой керноприемной трубы, состоящая из кольцевого корпуса и алмазосодержащей матрицы, разделенной на секторы, отличающаяся тем, что, с целью повышения эффективности бурения, 5 матрица разделена на скважинообразующие и кернообуривающие секторы, из которых первые имеют большую высоту, чем последние, а торцы их взаимно перекрываются по высоте и по радиусу.
