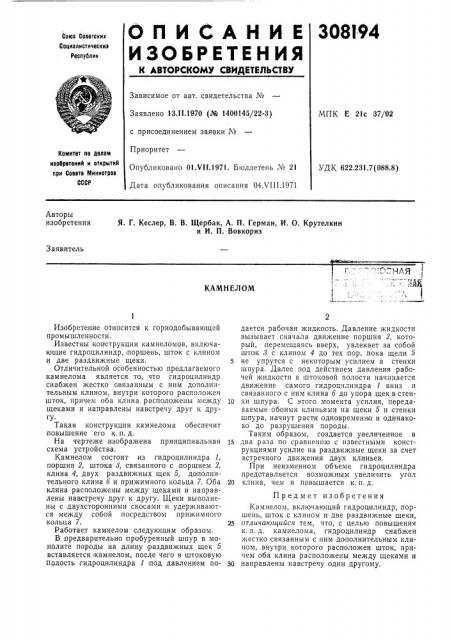

ОП И САНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

308I94

Союз Советокик

Социзлиотичеокил

Реопублик

Зависимое от авт. свидетельства ¹

Заявлено 13.11.1970 (М 1400145/22-3) с присоединением заявки ¹

Приоритет

Опубликовано 01.V11.1971. Бюллетень № 21

Дата опубликования описания 04Х1П.1971

МПК Е 21с 371 02

Комитет по делам изобретеиий и открытий при Совете Миииотров

СССР

УДК 622.231.7(088.8) Авторы изобретения

Я. Г. Кеслер, В. В. Щербак, А. П. Герман, И. О. Крутелкин и И. П. Вовкориз

Заявитель

КАМНЕЛОМ

Изобретение относится к горнодобывающей промышленности.

Известны конструкции камнеломов, включающие гидроцилиндр, поршень, шток с клином и две раздвижные щеки.

Отличительной особенностью предлагаемого камнелома является то, что гидроцилиндр снабжен жестко связанным с ним дополнительным клином, внутри которого расположен шток, причем оба клина расположены между щеками и направлены навстречу друг к другу.

Такая конструкция камнелома обеспечит повышение его к. п. д.

На чертеже изображена принципиальная схема устройства.

Камнелом состоит из гидроцилиндра 1, поршня 2, штока 8, связанного с:поршнем 2, клина 4, двух раздвижных щек 5, дополнительного клина б и прижимного кольца 7. Оба клина расположены между щеками и направлены навстречу друг к другу. Щеки выполнены с двухсторонними скосами и удерживаются между собой посредством прижимного кольца 7.

Работает камнелом следующим образом.

В 1предварительно пробуренный,шпур в монолите породы на длину раздвижных щек 5 вставляется камнелом, после чего в штоковую полость гидроцилиндра 1 под давлением подается рабочая жидкость. Давление жидкости вызывает сначала движение поршня 2, который, перемещаясь вверх, увлекает за собой шток 8 с клином 4 до тех:пор, пока щели 5

5 не упрутся с некоторым усилием в стенки шпура. Далее под действием давления рабочей жидкости в штоковой полости начинается движение самого гидроцилиндра 1 вниз и связанного с ним клина б до упора щек в стен10 ки шпура. С этого момента усилия, передаваемые обоими клиньями на щеки 5 и стенки шпура, начнут расти одновременно и одинаково до разрушения породы.

Таким образом, создается увеличенное в

15 два раза по сравнению с известными конструкциями усилие на раздвижные щеки за счет встречного движения двух клиньев.

При неизменном объеме гидроцилиндра представляется возможным увеличить угол

20 клина, чем и повышается к. п. д.

Предмет изобретения

Камнелом, включающий гидроцилиндр, поршень, шток с клином и две раздвижные щеки, 2ч отлачаюатийся тем, что, с целью повышения к. п. д. камнелома, гидроцилиндр снабжен жестко связанным с ним дополнительным клином, внутри которого расположен шток, причем оба клина расположены между щеками и

30 направлены навстречу один другому, 308194
