Патент ссср 308244
Иллюстрации
Реферат

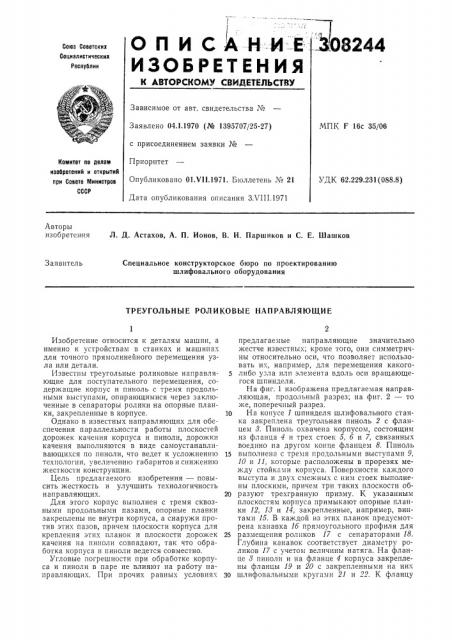

ОП ИСАЙ-ИИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 04.1.1970 (№ 1395707/25-27) с присоединением заявки №
Приоритет
Опубликовано 01 VII.1971. Бюллетень № 21
Дата опубликования описания ЗХ111.1971
МПК F 16с 35/06
Комитет по репам изобретений и открытиЯ при Совете Министров
СССР
УДК 62.229.231 (088.8) Авторы изобретения Л. Д. Астахов, А. П. Ионов, В. И. Паршиков и С. Е. Шашков
Специальное конструкторское бюро по проектированию шлифовального оборудования
Заявитель
ТРЕУГОЛЬНЫЕ РОЛИКОВЫЕ НАПРАВЛЯЮЩИЕ
Изобретение относится к деталям машин, а именно к устройствам в станках и машинах для точного прямолинейного перемещения узла или детали.
Известны треугольные роликовые направляющие для поступательного перемещения, содержащие корпус и пиноль с тремя продольными выступами, опирающимися через заключенные в сепараторы ролики на опорные планки, закрепленные в корпусе.
Однако в известных направляющих для обеспечения параллельности работы плоскостей дорожек качения корпуса и пиноли, дорожки качения выполняются в виде самоустанавливающихся по пиноли, что ведет к усложнению технологии, увеличению габаритов и снижению жесткости конструкции.
Цель предлагаемого изобретения — повысить жесткость и улучшить технологичность направляющих.
Для этого корпус выполнен с тремя сквозными продольными пазами, опорные планки закреплены не внутри корпуса, а снаружи против этих пазов, причем плоскости корпуса для крепления этих планок и плоскости дорожек качения »а пиноли совпадают, так что обработка корпуса и пиноли ведется совместно.
Угловые погрешности при обработке корпуса и пиноли в паре не влияют на работу направляющих. При прочих равных условиях предлагаемые направляющие значительно жестче известных; кроме того, они симметричны относительно оси, что позволяет использовать их, например, для перемещения какого5 либо узла или элемента вдоль оси вращающегося шпинделя.
На фиг. 1 изображена предлагаемая направляющая, продольный разрез; на фиг. 2 — то же, поперечный разрез.
lo Ha конусе 1 шпинделя шлифовального станка закреплена треугольная пиноль 2 с фланцем 8. Пиноль охвачена корпусом, состоящим из фланца 4 и трех стоек 5, б и 7, связанных воедино на другом конце фланцем 8. Пнноль
15 выполнена с тремя продольными выступами 9, 10 и 11, которые расположены в прорезях между стойками корпуса. Поверхности каждого выступа и двух смежных с ним стоек выполнены плоскими, причем три таких плоскости об20 разуют трехгранную призму. К указанным плоскостям корпуса примыкают опорные планки 12, 18 и 14, закрепленные, например, винтами 15. В каждой из этих планок предусмотрена канавка lб прямоугольного профиля для
25 размещения роликов 17 с сепараторами 18.
Глубина канавок соответствует диаметр1 роликов 17 с учетом величины натяга. На фланце 8 пиноли и на фланце 4 корпуса закреплены фланцы 19 и 20 с закрепленными на них
30 шлифовальными кругами 21 и 22. К фланцу
308244
10 13 18 15
28
25 8 3I 2/
Put,.2 (Р . 7 . 1
Составитель Т. Кондратьева
Текред Е. Борисова Корректор Т. А. Китаева
Редактор О. Юркова
Заказ 2180/7 Изд. № 941 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
8 корпуса прикреплена крышка 28. С крышкой соединен посредством резьбы шток 24 с буртом 25, на который опирается пружина 2б.
В расточке шпинделя расположен толкатель
27, взаимодействующий со штоком 24.
С пинолью 2 посредством резьбы соединена гайка 28. Совпадение плоскостей выступов пиноли и смежных с ними поверхностей стоек обеспечивается совместной обработкой корпуса и пиноли, при этом точное соблюдение углов между тремя обрабатываемыми плоскостями несущественно.
Натяг в направляющих обеспечивается соответствием глубины канавок 1б в планках диаметру роликов 17. Глубина каждой канавки равна диаметру роликов за вычетом величины натяга. Корректировка величины натяга возможна или за счет селективного подбора диаметров роликов или путем обработки дорожек качения и плоскостей планок 18, примыкающих к корпусу.
Направляющие работают следующим образом. В исходном положении корпус (элементы
4- — 8) и связанные с ним детали смещены по пиноли 2 вправо, например до соприкосновения торца 2i& крышки 28 с торцом 80 гайки 28, и удерживаются в этом положении пружиной
2б, воздействующей на корпус через шток 24 и кр ыш ку 28.
При перемещении толкателя 27 влево корпус и связанные с ним детали, в данном слу4 чае фланец 20 со шлифовальным кругом 22, перемещаются влево до тех пор, пока буртик
И штока 24 не упрется в поверхность 82 гайки 28, 5 Вместо направляющих планок с канавками могут быть использованы плоские планки с прокладками, толщина которых равна диаметру роликов с учетом натяга. Натяг во всех трех направляющих можно регулировать, из10 меняя натяг в любой из них. Единственным условием должно быть соответствие суммарной глубины всех канавок (или толщины всех прокладок) сумме диаметров роликов трех групп с учетом натяга.
Предмет изобретения
1. Треугольные роликовые направляющие, содержащие корпус и пиноль с тремя продольными выступами, опирающимися через заклю20 ченные в сепараторы ролики на опорные планки, закрепленные в корпусе, отличающиеся тем, что, с целью повышения жесткости и улучшения технологичности направляющих, корпус выполнен стремя сквозными продольными па25 зами, а опорные планки закреплены на его наружной поверхности против эт:x пазов.
2. Треугольные роликовые направляющие по п. 1, отличающиеся тем, что опорные планки выполнены с канавками прямоугольного
30 профиля, глубина которы.; соответствует диаметру роликов.
