Реферат

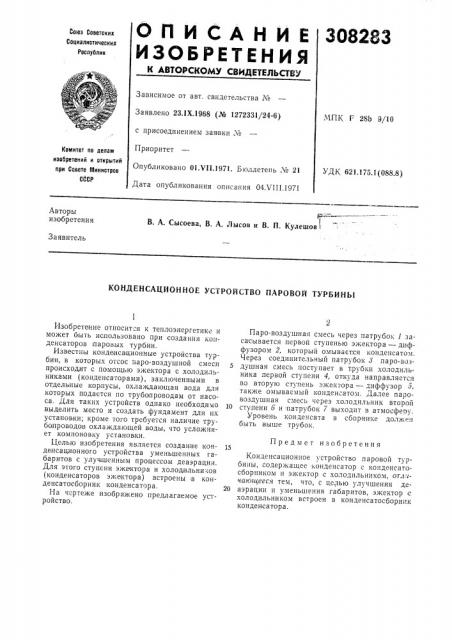

308283

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 23.IX.1968 (№ 1272331/24-6) с присоединением заявки №

Приоритет

Опубликовано 01.VII.1971. Бюллетень ¹ 21

Дата опубликования описания 04Х11!. 97!

МПК Г 28Ь 9/10

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК, 621.175.1(088.8) Р"=—

В, А. Сысоева, В. A. Лысов и В. П. Кулешов

Авторы изобретения

Заявитель

КОНДЕНСАЦИОННОЕ УСТРОЙСТВО ПАРОВОИ ТУРБИНЫ

Изобретение относит я к теплоэнергетике и может быть использовано при создании конденсаторов паровых турбин.

Известны конденсационные устройства турбин, в которых отсос наро-воздушной смеси происходит с помощью эжектора с холодильниками (конденсаторами), заключенными в отдельные корпусы, охлаждающая вода для которых подается по трубопроводам от насоса, Для таких устройств однако необходимо выделить место и создать фундамент для их установки; кроме того требуется наличие трубопроводов охлаждающей воды, что усложпяет компоновку установки.

Целью изобретения является создание конденсационного устройства уменьшенных габаритов с улучшенным процессом деаэрации.

Для этого ступени эжектора и холодильников (конденсаторов эжектора) встроены в конденсатосборник конденсатора.

На чертеже изображено предлагаемое устройство.

Паро-воздушная смесь через патрубок 1 засасывается первой ступенью эжектора — диффузором 2, который омывается кондечсатом.

Через соединительный патрубок 8 паро-воз5 душная смесь поступает в трубки холодильника первой ступени 4, откуда направляется во вторую ступень эжектора — диффузор б, также омываемый конденсатом. Далее паровоздушная смесь через холодильник второй

10 ступени 6 и патрубок 7 выходит в атмосферу.

Уровень конденсата в сборнике должен быть выше трубок.

Предмет изобретения

Конденсационное устройство паровой турбины, содержащее конденсатор с конденсатосборником и эжектор с холодильником, от.г. гчаюигееся тем, что, с целью улучшения де20 аэрации и уменьшения габаритов, эжектор с холодильником встроен в конденсатосборнпк конденсатора.
