Многоходовый теплообменник
Патент 308285
Классы МПК
Многоходовый теплообменник
Иллюстрации
Реферат

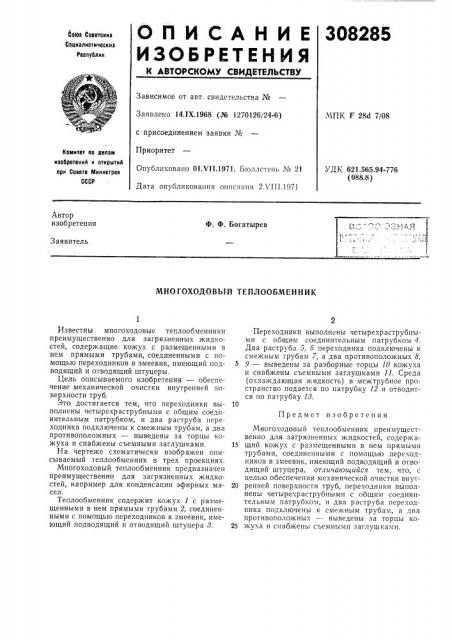

О П И С А Н И Е 308285
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сова iase c
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 14.IX.1968 (№ 1270126/24-6) с присоединением заявки №
Приоритет
Опубликовано 01.V11.1971. Бюллстень ¹ 21
Дата опубликования описашгя 2Х111.1971
МПК F 28d 7/08
Комитет по делам изосретеиий H открытий при Совете Мииивтров
СССР
УДК 621.565.94-776 (088.8) Автор изобретения
Ф. Ф. Богатырев
Заявитель
МНОГОХОДОВЫЙ ТЕПЛООБМЕННИК
Предмет изобретения
Известны многоходовые теплообменники преимущественно для загрязненных жидкостей, содержащие кожух с размещенными в нем прямыми трубами, соединенными с помощью переходников в змеевик, имеющий подводящий и отводящий штуцеры.
Цель описываемого изобретения — обеспечение механической очистки внутренней поверхности труб.
Это достигается тем, что переходники выполнены четырехраструбными с общим соединительным патрубком, и два раструба переходника подключены к смежным трубам, а два противоположных — выведены за торцы кожуха и снабжены съемными заглушками.
На чертеже схематически изображен описываемый теплообменник в трех проекциях.
Многоходовый теплообменник предназначен преимущественно для загрязненных жидкостей, например для конденсации эфирных масел.
Теплообменник содержит кожух 1 с размещенными в нем прямыми трубами 2, соединенными с помощью переходников в змеевик, имеющий подводящий и отводящий штуцера 8.
Переходники выполнены четырехраструбными с общим соединительным патрубком 4.
Два раструба 5, б переходника подключены к смежным трубам 7, а два противоположных 8, 9 — выведены за разборные торцы 10 кожуха и снабжены съемными заглушками 11. Среда (охлаждающая жидкость) в межтрубное пространство подается по патрубку 12 и отводится по патрубку 18.
Многоходовый теплообменник преимущественно для загрязненных жидкостей, содержа15 щий кожух с размещенными в нем прямыми трубами, соединенными с помощью переходников в змеевик, имеющий подводящий и отводящий штуцера, отличающийся тем, что, с целью обеспечения механической очистки внут20 ренней поверхности труб, переходники выполнены четырехраструбными с общим соединительным патрубком, и два раструба переходника подключены к смежным трубам, а два противоположных — выведены за торцы ко25 жуха и снабжены съемными заглушками,
