Реферат

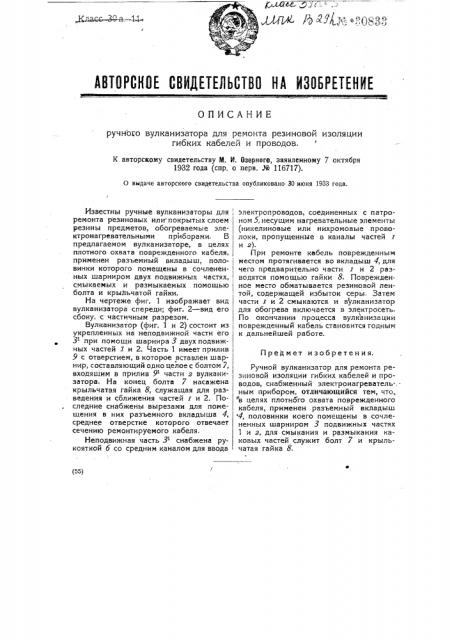

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ ручного вулканизатора для ремонта резиновой изоляции гибких кабелей и проводов.

К авторскому свидетельству M. И. Озерного, заявленному 7 октября

1932 года (спр. о перв. М 116717).

О выдаче авторского свидетельства опубликовано 30 июня 1933 года.

П ред мет и зобрете н и я. (55) Известны ручные вулканизаторы для ремонта резиновых или покрытых слоем

1 резины предметов, обогреваем ы е электронагревательными приборами. В предлагаемом вулканизаторе, в целях плотного охвата поврежденного кабеля, применен разъемный вкладыш, поло- винки которого помещены в сочленен- ных шарниром двух подвижных частях, ! смыкаемых и размыкаемых помощью болта и крыльчатой гайки, На чертеже фиг. 1 изображает вид вулканизатора спереди; фиг. 2 — вид его i сбоку, с частичным разрезом.

Вулканизатор (фиг. 1 и 2) состоит из укрепленных на неподвижной части его

31 при помощи шарнира 3 двух подвижных частей 2 и 2. Часть 1 имеет прилив

9 с отверстием, в которое вставлен шарнир, составляющий одно целое с болтом 7, входяшим в прилив 91 части z вулканизатора. На конец болта 7 насажена крыльчатая гайка 8, служащая для раз- I ведения и сближения частей т и 2. Последние снабжены вырезами для помещения в них разъемного вкладыша 4, среднее отверстие которого отвечает сечению ремонтируемого кабеля.

Неподвижная часть 3 снабжена рукояткой 6 со средним каналом для ввода

Электропроводов, соединенных с патроном 5, несущим нагревательные элементы (никелиновые или нихромовые проволоки, пропущенные в каналы частей и я).

При ремонте кабель поврежденным местом протягивается во вкладыш 4, для чего предварительно части s и 2 разводятся помощью гайки 8. Поврежденное место обматывается резиновой лентой, содержащей избыток серы. Затем части s и 2 смыкаются. и вулканизатор для обогрева включается в электросеть.

По окончании процесса вулка низа ции поврежденный кабель становится годным к дальнейшей работе.

Ручной вулканизатор для ремонта резиновой изоляции гибких кабелей и проводов, снабженный электронагреватель-.ным прибором, отличающийся тем, что,, в целях плотного охвата поврежденного кабеля, применен разъемный вкладыш

4, половинки коего помещены в сочлененных шарниром 3 подвижных частях

1 и я, для смыкания и размыкания каковых частей служит болт 7 и крыльчатая гайка 8.
