Ферродинамический измерительный л^еханизм
Иллюстрации
Показать всеРеферат
308368

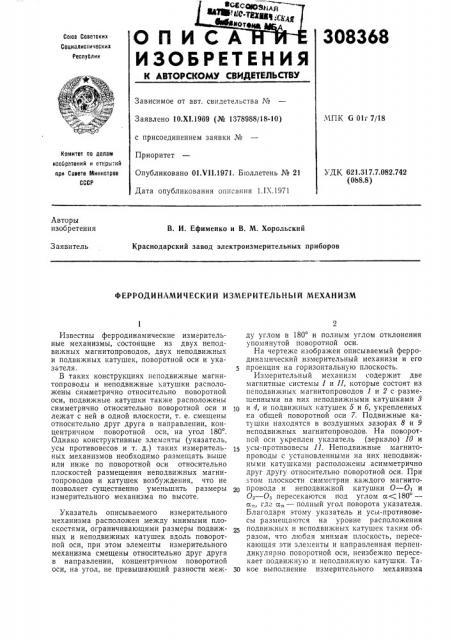

О П И С
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советски
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 10.Х1.1969 (№ 1378988/18-10) с присоединением заявки №
Приоритет
Опубликовано 01.Ч11.1971. Бюллетень ЛЪ 21
Дата опубликования описания 1.1Х.1971
МПК G 01г 7/18
Когхитет по делам иаобратеиий и открытий при Совете Министров
СССР
УДК 621.317.7.082.742 (088.8) Авторы изобретения
В. И. Ефименко и В. М. Хорольский
Краснодарский завод электроизмерительных приборов
Заявитель
ФЕРРОДИНАМИЧ ЕСКИЙ ИЗМЕРИТЕЛЬНЬ! Й МЕХАНИЗМ
Известны ферродинамические измерительные механизмы, состоящие из двух неподвижных магнитопроводов, двух неподвижных и подвижных катушек, поворотной оси и указателя.
В таких конструкциях неподвижные магнитопроводы и неподвижные катушки расположены симметрично относительно поворотной оси, подвижные катушки также расположены симметрично относительно поворотной оси и лежат с ней в одной плоскости, т. е. смещены относительно друг друга в направлении, концентричном поворотной оси, на угол 180 .
Однако конструктивные элементы (указатель, усы противовесов и т. д.) таких измерительных механизмов необходимо размещать выше или ниже по поворотной оси относительно плоскостей размещения неподвижных магнитопроводов и катушек возбуждения, что не позволяет существенно уменьшить размеры измерительного механизма по высоте.
Указатель описываемого измерительного механизма расположен между мнимыми плоскостями, ограничивающими размеры подвижных и неподвижных катушек вдоль поворотной оси, при этом элементы измерительного механизма смещены относительно друг друга в направлении, концентричном поворотной оси, на угол, не превышающий разности между углом в 180 и полным углом отклонения упомянутой поворотной оси.
На чертеже изображен описываемый ферродинамический измерительный механизм и его проекция на горизонтальную плоскость.
Измерительный механизм содержит две магнитные системы I и II, которые состоят из неподвижных магнитопроводов 1 и 2 с размещенными на них неподвижными катушками 3
1О и 4, и подвижных катушек 5 и б, укрепленных на общей поворотной оси 7. Подвижные катушки находятся в воздушных зазорах 8 и 9 неподвижных магнитопроводов. На поворотпой оси укреплен указатель (зеркало) 10 и
15 усы-противовесы 11. Неподвижные магнитопроводы с установленными на них неподвижными катушками расположены асимметрично друг другу относительно поворотной оси. При этом плоскости симметрии каждого магнитопровода и неподвижной катушки 0 — Oi u
02 — Оз пересекаются под углом n(180 — а, где
Благодаря этому указатель и усы-противовесы размещаются на уровне расположения подвижных и неподвижных катушек таким образом, что любая мнимая плоскость, пересекающая эти элементы и направленная перпендикулярно поворотной оси, неизбежно пересе. кает подвижную и неподвижную катушки. Та30 кое выполнение измерительного механизма
